Gowning Room là khu vực thay trang phục và chuẩn bị nhân sự trước khi vào phòng sạch. Thiết kế khu vực này cần phối hợp luồng di chuyển, trang phục, nội thất, vệ sinh và hệ thống môi trường để người vận hành thực hiện đúng quy trình.
Với nhà máy dược, thực phẩm, điện tử và thiết bị y tế, một phòng thay đồ bố trí hợp lý giúp việc lấy trang phục, thay giày, kiểm tra và ra vào diễn ra thuận tiện hơn. Ngược lại, thiếu không gian hoặc đặt sai thiết bị có thể khiến người sử dụng quay lại vùng trước, chạm vào bề mặt không phù hợp hoặc dùng nhầm trang phục.
Bài viết của SHiZU hướng dẫn cách tổ chức Gowning Room, lựa chọn nội thất inox và chuẩn bị thông tin đặt hàng. Các gợi ý bố trí cần được nhà máy đánh giá theo quy trình thực tế; không có một sơ đồ thay đồ duy nhất áp dụng cho mọi ngành.
Gowning Room là gì? Phân biệt với phòng nghỉ và Air Shower
Gowning Room thường được gọi là phòng thay đồ phòng sạch hoặc khu thay trang phục bảo hộ. Tùy công trình, đây có thể là một phòng hoặc chuỗi khu vực chuyển tiếp trước khi nhân sự vào nơi làm việc.
Chức năng chính là tổ chức việc bỏ đồ cá nhân theo quy định, lấy và mặc trang phục phù hợp, thay giày hoặc bao giày, thực hiện vệ sinh tay và kiểm tra trước khi vào sản xuất. Các bước và vị trí thực hiện cần được ghi trong SOP của nhà máy.
Gowning Room không đồng nghĩa với khu vực vô trùng
Không nên gọi mọi phòng thay đồ là “phòng vô trùng”. Yêu cầu môi trường và trang phục phụ thuộc vào sản phẩm, quy trình và khu vực mà nhân sự sẽ đi vào. Nhà máy sản xuất thuốc vô trùng có yêu cầu khác với khu đóng gói thứ cấp hoặc cơ sở sản xuất điện tử.
Trong sản xuất vô trùng, EU GMP Annex 1 là tài liệu tham khảo quan trọng. Việc vận dụng các nguyên tắc của tài liệu cho sản phẩm không vô trùng cần được xác định và ghi nhận theo phạm vi áp dụng của cơ sở.
Air Shower có vai trò khác với phòng thay đồ
Air Shower là thiết bị được lựa chọn cho một số luồng nhân sự nhằm hỗ trợ kiểm soát bụi trên bề mặt trang phục. Nó không thay thế việc mặc đúng trang phục, vệ sinh tay hoặc quản lý ra vào.
Không nên mặc định mọi Gowning Room phải có Air Shower, cũng không coi đi qua Air Shower là bước tiệt khuẩn. Vị trí và cấu hình cần được đánh giá trong thiết kế lối vào. Tham khảo vị trí máy vệ sinh đế giày và Air Shower trong luồng nhân sự để trao đổi yêu cầu cụ thể.
1. Thiết kế Gowning Room bắt đầu từ quy trình và lưu lượng nhân sự
Trước khi chọn tủ hoặc ghế, nhà máy cần xác định người sử dụng đi từ đâu, vào khu vực nào, mặc bộ trang phục gì và quay ra theo tuyến nào. Sơ đồ phải thể hiện cả hoạt động cấp trang phục, thu hồi trang phục đã dùng và vệ sinh phòng.
Số nhân sự trong một ca chưa đủ để tính diện tích. Cần biết số người thay đồ đồng thời, thời điểm cao điểm, thời gian thao tác dự kiến và khoảng trống trước tủ, ghế hoặc cửa.
Những thông tin cần xác định trước khi lên layout
| Thông tin đầu vào | Ảnh hưởng đến thiết kế |
|---|---|
| Sản phẩm và công đoạn | Xác định mục tiêu kiểm soát nhiễm và phạm vi yêu cầu |
| Khu vực đích | Xác định yêu cầu môi trường và trang phục |
| Nhân sự thay đồ đồng thời | Tính số vị trí thao tác và khoảng chờ |
| Bộ trang phục | Chọn cách cấp phát, lưu và kiểm tra |
| Luồng vào và ra | Đánh giá khả năng giao cắt và cách kiểm soát |
| Trang phục đã dùng | Xác định nơi thu gom và tuyến đưa đi xử lý |
| Phương pháp vệ sinh | Chọn vật liệu và khoảng tiếp cận |
| Mặt bằng, cửa và HVAC | Phối hợp thiết bị với kết cấu công trình |
Không nên xác định diện tích chỉ bằng một định mức mét vuông cho mỗi người rồi áp dụng cho tất cả nhà máy. Cần kiểm tra khả năng vận hành trên bản vẽ và bằng thao tác đại diện khi điều kiện cho phép.

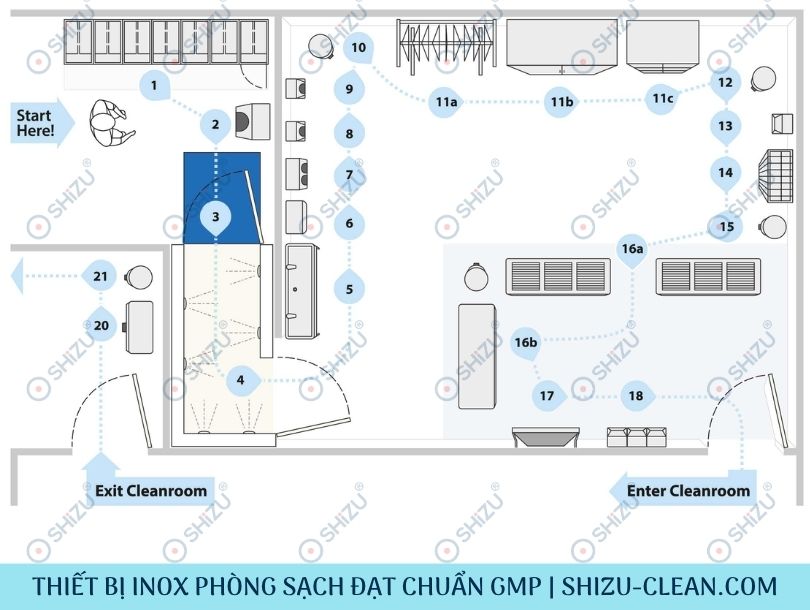

2. Bố trí luồng vào, luồng ra và ranh giới thay đồ
Luồng di chuyển cần giúp người sử dụng hiểu vị trí mình đang đứng và bước tiếp theo phải làm. Nếu phải quay lại lấy giày hoặc trang phục sau khi đã hoàn thành bước thay đồ, bố trí có thể chưa phù hợp.
Nhà máy nên ưu tiên giảm giao cắt giữa người mới vào và người đang cởi trang phục. Khi không thể bố trí tuyến riêng, cần có biện pháp quản lý được đánh giá và phê duyệt, không chỉ dựa vào biển chỉ dẫn.
Không áp dụng cứng một mô hình ba vùng
Cách gọi vùng ngoài, vùng chuyển tiếp và vùng sạch có thể hữu ích khi trao đổi layout. Tuy nhiên, các tên “black”, “gray”, “white” không tự xác định cấp sạch của phòng.
Số bước thay đồ và ranh giới phải được lựa chọn theo quy trình. Có nhà máy cần nhiều giai đoạn, có công đoạn chỉ cần một khu thay trang phục được kiểm soát phù hợp.

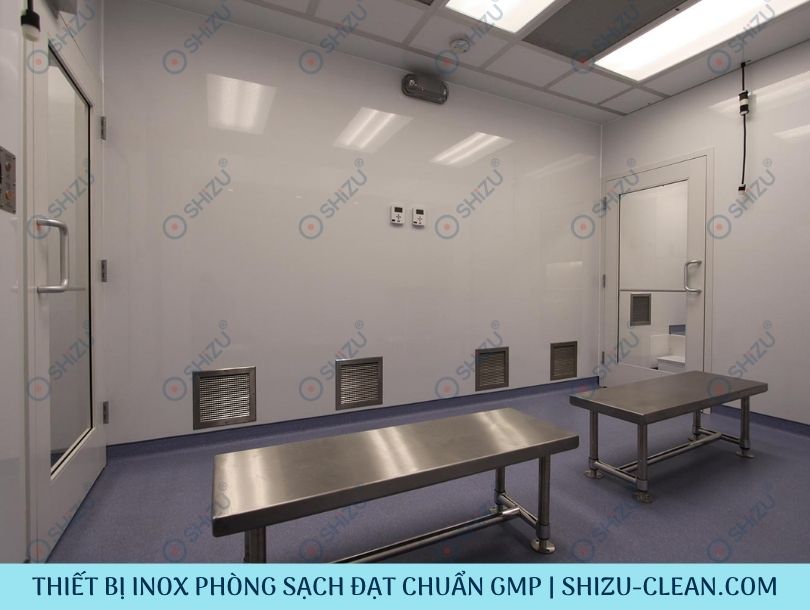

Ghế phân ranh giới cần đi cùng thao tác được duyệt
Ghế bước qua hoặc step-over bench hỗ trợ nhận diện ranh giới vật lý và thao tác thay giày. Chiều cao, chiều sâu, chiều dài và vị trí hộc giày cần phù hợp người sử dụng.
Thiết kế phải xem xét nguy cơ người vận hành đặt chân sai phía, chạm trang phục xuống sàn hoặc vượt qua ghế theo cách không được phép. Ghế tự nó không tạo chênh áp hay làm sạch giày.
Tham khảo bục bước qua phòng sạch để xác định cấu hình cần trao đổi với SHiZU.
3. Danh mục nội thất inox cho Gowning Room
Nội thất nên phục vụ từng công việc rõ ràng. Đặt quá nhiều tủ và kệ có thể làm mất khoảng thao tác, che vị trí cần vệ sinh hoặc gây khó khăn khi cấp trang phục.
| Hạng mục | Công việc hỗ trợ | Điểm cần chốt |
|---|---|---|
| Tủ đồ cá nhân | Lưu vật dụng được phép để ngoài khu vực đích | Vị trí, số ngăn, nhận diện và cách vệ sinh |
| Tủ trang phục sạch | Lưu hoặc cấp trang phục theo quy trình | Trạng thái bao gói, sức chứa và cách lấy |
| Giá treo trang phục | Treo đồ khi quy trình cho phép | Khoảng cách, số vị trí và khả năng làm sạch |
| Ghế thay giày | Hỗ trợ thao tác và phân ranh giới | Kích thước, ổn định, vị trí hộc giày |
| Tủ hoặc kệ giày | Quản lý giày theo khu vực | Tách phạm vi sử dụng và sức chứa |
| Hộp cấp găng, khẩu trang | Hỗ trợ lấy vật tư thuận tiện | Tương thích bao gói và vị trí bổ sung |
| Vị trí thu gom đồ đã dùng | Quản lý vật tư chờ xử lý | Nhận diện trạng thái và tuyến thu hồi |
Tủ quần áo và giá treo không có cùng công dụng
Trang phục đóng gói cần được lưu theo điều kiện bảo quản và thời hạn được xác định. Trang phục được phép treo cần có khoảng cách để tránh chạm sàn hoặc chạm vào vật dụng khác ngoài dự kiến.
Không nên mặc định treo trên giá inox giúp trang phục vô trùng hoặc ngăn ẩm mốc trong mọi điều kiện. Cách lưu phải phù hợp trạng thái trang phục và điều kiện môi trường.
Tham khảo tủ quần áo inox cho khu thay đồ và giá treo quần áo phòng sạch để lựa chọn theo nhu cầu.
Tủ có HEPA cần hồ sơ kỹ thuật riêng
Nếu dự án lựa chọn tủ tích hợp lọc, cần chốt cấu hình, luồng khí, điều kiện sử dụng, phương pháp kiểm tra và bảo trì. Tên gọi “có HEPA” chưa đủ để kết luận trạng thái trang phục bên trong.
Tủ lọc không thay thế công đoạn xử lý hoặc tiệt khuẩn trang phục. Xem những thông số cần chốt cho tủ quần áo có HEPA trước khi yêu cầu báo giá.
4. Vệ sinh tay, thay giày và kiểm tra trang phục
Thứ tự thao tác cần giúp hạn chế làm bẩn lại tay hoặc trang phục sau các bước đã hoàn thành. Vị trí cấp vật tư, thùng thu gom và gương kiểm tra nên được bố trí cùng SOP.
Không nên sử dụng một trình tự thay đồ trên internet làm quy trình áp dụng trực tiếp cho mọi khu vực. Nhà máy cần xác định bộ trang phục, yêu cầu găng, giày và mức kiểm soát phù hợp công đoạn.
Vị trí chậu rửa tay cần được xem xét theo khu vực
Đối với sản xuất vô trùng, Annex 1 mục 4.12 đặt phương tiện rửa tay ở giai đoạn đầu và không trong phòng thay đồ dẫn trực tiếp vào Grade B. Cùng mục này, yêu cầu luồng vào/ra Grade B được xem xét theo điều kiện và CCS. Vì vậy, không thể mặc định đặt chậu rửa ở mọi giai đoạn thay đồ.
Thiết kế chậu, thoát nước và phương án làm khô tay cần được kỹ thuật, QA và bộ phận vận hành thống nhất. Không gọi chậu inox là “bồn rửa vô trùng” chỉ dựa vào vật liệu hoặc van cảm ứng.
Giày sạch và máy vệ sinh đế giày cần được quản lý đồng bộ
Trước khi lựa chọn máy, cần biết loại giày, chất bẩn, cách thay giày và yêu cầu làm khô. Với phương án dùng nước, phải xem xét nguy cơ kéo theo nước hoặc dung dịch vào khu vực tiếp theo.
Máy vệ sinh đế giày hỗ trợ một công đoạn được xác định, không thay thế thay giày khi SOP yêu cầu. Tham khảo cách chọn máy vệ sinh đế giày khô hay ướt để trao đổi cấu hình.
5. Phối hợp Gowning Room với HVAC, cửa và vệ sinh
Nội thất và hệ thống môi trường cần được phối hợp từ đầu. Tủ cao đặt sát vị trí cấp hoặc hồi khí có thể ảnh hưởng công việc kiểm tra và bảo trì; không nên bố trí chỉ theo chỗ trống còn lại.
Yêu cầu cấp sạch, chênh áp, cửa và giám sát phải do thiết kế công trình cùng nhà máy xác định. Không có một bộ lưu lượng hoặc chênh áp phù hợp cho mọi Gowning Room, đặc biệt khi có yêu cầu kiểm soát phát tán chất nguy hại.
Bề mặt và khoảng tiếp cận vệ sinh
Nên chọn kết cấu cho phép tiếp cận những vị trí cần vệ sinh. Cần kiểm tra góc nối, cạnh, mặt dưới ghế, vùng sau tủ và các vị trí cố định.
Mác inox, hoàn thiện và phụ kiện cần tương thích điều kiện làm sạch. Nếu yêu cầu độ nhám hoặc hồ sơ vật liệu, phải xác định vị trí áp dụng và cách kiểm tra trước khi đặt hàng.
Thay đổi layout cần được kiểm soát
Bổ sung một tủ hoặc chuyển ghế có thể làm thay đổi đường đi, khoảng thao tác và khả năng vệ sinh. Nhà máy nên đánh giá tác động trước khi thay đổi và cập nhật bản vẽ, SOP khi cần.
Cách làm này đặc biệt quan trọng khi cải tạo phòng đang vận hành. Cần có kế hoạch thi công và đưa vào sử dụng để tránh ảnh hưởng khu vực sản xuất liên quan.
6. Quy trình xây dựng yêu cầu và nghiệm thu Gowning Room
Nhà máy nên bắt đầu bằng mô tả công việc, sau đó chuyển thành yêu cầu thiết kế, bản vẽ và tiêu chí kiểm tra. Bộ phận QA, sản xuất và kỹ thuật cần cùng xác nhận các điểm ảnh hưởng đến vận hành.
- Xác định sản phẩm, khu vực đích và bộ trang phục.
- Thống nhất luồng vào, luồng ra, cấp và thu hồi trang phục.
- Kiểm tra lưu lượng cao điểm cùng số vị trí thao tác.
- Chọn cấu hình nội thất và vị trí lắp.
- Phối hợp cửa, HVAC, vệ sinh và an toàn.
- Duyệt hồ sơ, phạm vi cung cấp và tiêu chí chấp nhận.
- Kiểm tra tại xưởng và tại nơi sử dụng theo kế hoạch.
Những nội dung cần kiểm tra trước khi sử dụng
Nội thất cần đúng cấu hình, kích thước và hoàn thiện được duyệt. Người vận hành cần thử lấy trang phục, thay giày và di chuyển bằng điều kiện đại diện.
Kiểm tra môi trường và hệ thống kỹ thuật là phạm vi riêng cần được xác định trong dự án. Biên bản nhận tủ, ghế không thay thế kết quả đánh giá phòng sạch hoặc xác nhận quy trình thay đồ.
Tham khảo hướng dẫn viết URS thiết bị phòng sạch để chuẩn bị biểu mẫu yêu cầu mua sắm.
7. Thông tin gửi SHiZU để tư vấn nội thất Gowning Room
Để nhận tư vấn và báo giá sát nhu cầu, doanh nghiệp nên chuẩn bị mặt bằng có kích thước, vị trí cửa, ảnh hiện trạng, số người thay đồ đồng thời và danh mục trang phục.
Cần bổ sung khu vực đích, quy trình dự kiến, yêu cầu vật liệu, điều kiện vệ sinh và phạm vi hồ sơ. Nếu chưa có SOP hoàn chỉnh, nhà máy nên thống nhất các bước cơ bản trước khi chốt layout nội thất.
Đối với dự án ở xa, ảnh và video hỗ trợ trao đổi ban đầu. Kích thước ảnh hưởng đến gia công vẫn phải được đo, ghi nhận và xác nhận; không nên suy ra hoàn toàn từ ảnh.
Những yếu tố ảnh hưởng báo giá
Chi phí phụ thuộc số lượng, kích thước, mác vật liệu, kết cấu, phụ kiện, yêu cầu hoàn thiện, vận chuyển và lắp đặt. Tủ tích hợp lọc có phạm vi khác với locker thông thường.
Để so sánh báo giá, cần đối chiếu cùng cấu hình và phạm vi. Nên xác định rõ tài liệu, kiểm tra và công việc lắp đặt đã bao gồm để tránh phát sinh sau khi đặt hàng.
Câu hỏi thường gặp về Gowning Room
Gowning Room có bắt buộc phải có Air Shower không?
Không nên coi đây là yêu cầu chung cho mọi phòng thay đồ. Việc lựa chọn phải dựa vào công đoạn, mục tiêu kiểm soát bụi và đánh giá của nhà máy.
Có thể dùng chung phòng cho luồng vào và luồng ra không?
Cần đánh giá điều kiện và rủi ro của dự án. Khi không có tuyến riêng, biện pháp kiểm soát phải được phê duyệt, thay vì mặc định dùng chung luôn phù hợp.
Tủ có HEPA có làm trang phục vô trùng không?
Không. Tủ lọc không tự thay thế xử lý hay tiệt khuẩn trang phục. Điều kiện bảo quản và chức năng tủ cần được xác nhận theo hồ sơ.
Gowning Room cần rộng bao nhiêu?
Phải tính theo số người thao tác đồng thời, bộ trang phục, thiết bị, cửa và khoảng chờ. Không nên dùng một diện tích cố định cho mọi nhà máy.
Trang phục ESD có thể dùng cho mọi phòng sạch dược không?
Không nên lựa chọn chỉ dựa trên tính chống tĩnh điện. Cần xem xét yêu cầu trang phục và quy trình xử lý cho công đoạn sử dụng.
SHiZU có thể gia công nội thất theo mặt bằng không?
SHiZU tiếp nhận nhu cầu tủ, ghế phân ranh giới, giá treo và phụ kiện inox theo cấu hình dự án. Kích thước, vật liệu và hồ sơ cần được xác nhận trước khi gia công.
Đọc thêm độ sạch phòng sạch: phân biệt không khí, bề mặt và vi sinh để hiểu phạm vi đánh giá khi lựa chọn thiết bị hoặc vật tư.
Tham khảo chênh áp phòng sạch và cách đọc dữ liệu áp dương, áp âm khi phối hợp bố trí, vận hành và yêu cầu môi trường.
