FFU Phòng Sạch (Fan Filter Unit) – Sản Xuất Theo Yêu Cầu | SHiZU

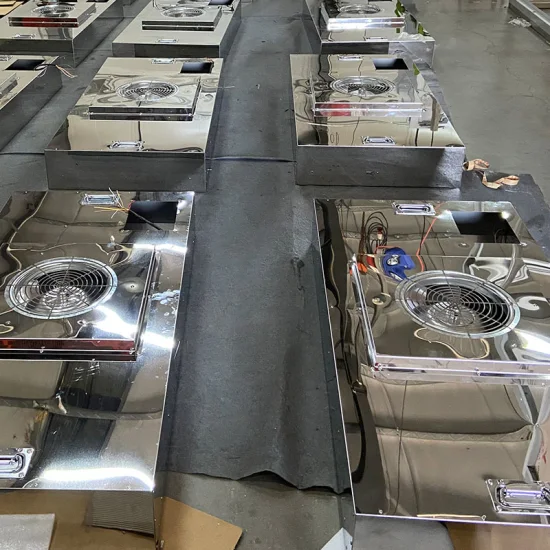

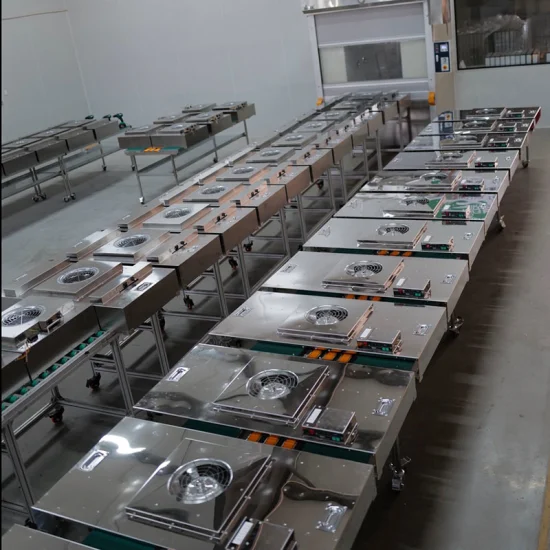

FFU phòng sạch (Fan Filter Unit) là cụm quạt – lọc được sử dụng để cấp khí sạch cục bộ cho trần phòng sạch, Clean Booth, Clean Bench và nhiều hệ thống kiểm soát hạt khác. SHiZU CLEANROOM nhận thiết kế và cung cấp FFU theo kích thước, lưu lượng, cấp lọc, vật liệu và yêu cầu điều khiển của từng dự án.

Đối với khách hàng Dược phẩm, điện tử, thực phẩm, thiết bị y tế và phòng thí nghiệm, việc lựa chọn FFU không nên chỉ dựa trên kích thước 2×4 ft hoặc giá thành. Các yếu tố như lưu lượng khí, vận tốc mặt, ESP, HEPA, độ ồn, motor, phương án điều tốc và khả năng bảo trì cần được xem xét đồng bộ.

FFU phòng sạch SHiZU dùng để làm gì?

FFU tích hợp quạt và bộ lọc trong một module tương đối độc lập. Quạt hút không khí qua phần lọc phía đầu vào, tạo áp để đưa khí qua HEPA/ULPA theo cấu hình, sau đó cấp khí sạch vào vùng cần kiểm soát.

FFU thường được sử dụng trong:

• Trần phòng sạch dạng module.
• Clean Booth và khu vực sạch cục bộ.
• Clean Bench/Laminar Flow theo thiết kế.
• Nhà máy điện tử, bán dẫn và linh kiện.
• Nhà máy Dược phẩm, thiết bị y tế.
• Phòng thí nghiệm và khu vực R&D.

Nếu cần tìm hiểu nguyên lý trước khi chọn mua, xem thêm FFU phòng sạch là gì? Cấu tạo và tiêu chuẩn kỹ thuật Fan Filter Unit.

Thông số FFU cần gửi khi yêu cầu báo giá

Thông số cuối cùng được xác nhận theo bản vẽ và URS; SHiZU không áp dụng một cấu hình cố định cho mọi công trình.

HEPA H13, H14 hay ULPA cho FFU?

Không nên chọn cấp lọc chỉ dựa trên suy nghĩ “cấp càng cao càng tốt”. Bộ lọc có trở lực khác nhau và ảnh hưởng trực tiếp tới điểm làm việc của quạt, lưu lượng, năng lượng và chi phí vòng đời.

Với mỗi dự án, cần xác định cấp sạch mục tiêu, tiêu chuẩn áp dụng, yêu cầu hệ thống HVAC và tiêu chí qualification trước khi chốt cấp lọc. Nếu URS yêu cầu H14, nhà cung cấp cần tính FFU đồng bộ với trở lực của bộ lọc được chọn.

FFU motor AC và EC khác nhau thế nào?

FFU có thể sử dụng các giải pháp motor khác nhau tùy cấu hình. Motor EC thường thuận lợi cho bài toán điều khiển tốc độ và hiệu quả năng lượng ở nhiều hệ thống, trong khi phương án AC có thể phù hợp với những dự án có yêu cầu điều khiển đơn giản hơn.

Việc lựa chọn nên dựa trên số lượng FFU, thời gian vận hành, phương án điều khiển tập trung, yêu cầu năng lượng, chi phí đầu tư và khả năng bảo trì tại nhà máy.

Cấu tạo FFU Fan Filter Unit

Một module FFU điển hình gồm:

• Vỏ FFU.
• Cụm quạt và motor.
• Phần hút gió/pre-filter nếu thiết kế có yêu cầu.
• Bộ lọc HEPA/ULPA.
• Bộ điều tốc hoặc hệ thống điều khiển.
• Nguồn điện và các chi tiết kết nối.

FFU cho Clean Booth và FFU cho trần phòng sạch có giống nhau không?

Nguyên lý module có thể tương tự nhưng điều kiện thiết kế hệ thống khác nhau. Clean Booth thường là vùng sạch cục bộ với diện tích giới hạn, trong khi hệ thống trần FFU số lượng lớn cần quan tâm thêm tới mật độ phủ, cân bằng lưu lượng, điều khiển nhóm, điện năng, độ ồn và khả năng bảo trì đồng loạt.

5 lỗi thường gặp khi mua FFU chỉ theo giá

1. Không chốt lưu lượng/ESP: cùng kích thước nhưng khả năng làm việc có thể khác nhau.
2. Chọn HEPA độc lập với quạt: trở lực lọc thay đổi sẽ ảnh hưởng lưu lượng thực tế.
3. Bỏ qua độ ồn: đặc biệt với hệ thống nhiều FFU.
4. Không tính phương án điều khiển: sau này khó cân chỉnh hoặc tối ưu năng lượng.
5. Không tính bảo trì: vị trí thay lọc và tiếp cận motor cần được xem ngay từ thiết kế.

FFU có quyết định cấp sạch của phòng không?

FFU là một thành phần quan trọng nhưng không phải yếu tố duy nhất. Cấp sạch thực tế còn phụ thuộc vào số lượng và mật độ FFU, lưu lượng, layout, hồi gió, độ kín phòng, tải nhiệt, số người, quy trình, trang phục, vệ sinh và nhiều yếu tố của toàn hệ thống.

Checklist nghiệm thu FFU

• Đúng model, kích thước và số lượng theo bản vẽ.
• Đúng vật liệu vỏ và hoàn thiện.
• Đối chiếu thông tin motor/quạt.
• Đối chiếu cấp lọc và hồ sơ lọc theo phạm vi yêu cầu.
• Kiểm tra chiều khí và trạng thái vận hành.
• Kiểm tra điều tốc/điều khiển.
• Kiểm tra rung và độ ồn theo tiêu chí dự án nếu có.
• Kiểm tra khả năng tháo lắp và bảo trì.
• Đối chiếu lưu lượng/vận tốc hoặc các phép đo theo protocol dự án.

Thông tin cần gửi SHiZU để báo giá FFU nhanh

Để tránh báo giá sai cấu hình, khách hàng nên gửi:

• Số lượng FFU.
• Kích thước module yêu cầu.
• Lưu lượng hoặc vận tốc thiết kế.
• Cấp lọc HEPA/ULPA.
• Vật liệu vỏ.
• Loại motor/điều khiển nếu URS đã quy định.
• Layout hoặc mục đích sử dụng: trần phòng sạch, Clean Booth, Clean Bench…
• Các yêu cầu về hồ sơ, FAT/SAT hoặc qualification.

Câu hỏi thường gặp về FFU phòng sạch

FFU có thể gia công theo kích thước riêng không?

Có. SHiZU có thể cấu hình theo kích thước module, lưu lượng và yêu cầu kỹ thuật đã thống nhất, tùy tính khả thi của thiết kế.

Có phải FFU càng nhiều thì phòng càng sạch?

Không nên hiểu đơn giản như vậy. Số lượng FFU phải được tính theo lưu lượng, cấp sạch mục tiêu, layout và thiết kế hệ thống tổng thể. Tăng số lượng không đúng cách có thể làm tăng chi phí đầu tư và điện năng mà không giải quyết đúng nguyên nhân.

Khi nào cần FFU điều khiển tập trung?

Với hệ thống có nhiều module, yêu cầu cân chỉnh, giám sát hoặc tối ưu năng lượng, giải pháp điều khiển tập trung có thể đáng xem xét. Cấu hình cụ thể cần được chốt theo URS và quy mô dự án.

Cách lựa chọn FFU theo nhu cầu thực tế

Khi chọn FFU, kích thước module chỉ là một phần. Cần xem đồng thời diện tích vùng sạch, chiều cao, cấp sạch mục tiêu, số người làm việc, tải nhiệt, phương án hồi gió, lưu lượng và điều kiện vận hành. Với Clean Booth nhỏ, FFU có thể tập trung phía trên vùng thao tác. Với hệ thống lớn, cần tính tổng lưu lượng, mật độ bố trí, cân bằng khí và khả năng điều chỉnh theo từng khu vực.

SHiZU khuyến nghị khách hàng gửi layout trước khi chốt cấu hình. Từ layout, kỹ thuật có thể xác định vị trí module, khoảng bảo trì, đường cấp điện và phương án bố trí hợp lý hơn so với việc mua FFU trước rồi mới tìm vị trí lắp.

FFU và HEPA Filter khác nhau như thế nào?

HEPA Filter là bộ lọc, còn FFU là cụm thiết bị có quạt tạo áp và thường tích hợp bộ lọc. Vì vậy khi thay HEPA cho FFU cần kiểm tra kích thước, cấp lọc, trở lực, lưu lượng danh định, gioăng và kết cấu gá lọc. Một bộ lọc cùng kích thước nhưng trở lực khác có thể làm thay đổi lưu lượng thực tế của FFU.

Khách hàng có thể xem thêm Phòng sạch là gì? Tiêu chuẩn phòng sạch trong sản xuất để hiểu vai trò của hệ thống lọc trong tổng thể cleanroom.

FFU trong Clean Booth và hệ thống trần phòng sạch

Clean Booth thường tạo vùng sạch cục bộ và có thể triển khai theo module. FFU bố trí trên trần để cấp khí đã lọc xuống vùng làm việc. Khi tăng diện tích Clean Booth, không nên chỉ lắp thêm FFU theo cảm tính mà cần tính lại tổng lưu lượng, tỷ lệ phủ, hồi khí và độ đồng đều của vùng sạch.

Với trần phòng sạch có nhiều FFU, bài toán điều khiển và bảo trì trở nên quan trọng hơn. Chia hệ thống thành các zone có thể giúp cân chỉnh và vận hành thuận tiện, nhưng phương án cụ thể cần được xác định ngay từ giai đoạn thiết kế.

Bảo trì FFU và chi phí vòng đời

Tần suất bảo trì không nên áp dụng một mốc cố định cho mọi hệ thống. Tuổi thọ lọc phụ thuộc tải bụi đầu vào, thời gian vận hành, điều kiện môi trường và trạng thái thực tế. Kế hoạch bảo trì thường cần theo dõi lọc, quạt, tiếng ồn, rung, kết nối điện và khả năng tiếp cận để thay thế linh kiện.

Khi so sánh báo giá FFU, ngoài giá mua ban đầu nên xem thêm điện năng, phụ tùng, khả năng bảo trì và thời gian dừng hệ thống. Hai báo giá khác lưu lượng, cấp lọc hoặc loại quạt không nên được so sánh chỉ bằng tổng tiền cuối cùng.

Hệ sinh thái giải pháp SHiZU

FFU có thể phối hợp cùng nhiều thiết bị khác trong dự án. Trên website chính, khách hàng có thể xem Air Shower phòng sạch SHiZU, Pass Box phòng sạch, Dispensing Booth và hướng dẫn viết URS thiết bị phòng sạch.

Trong hệ sinh thái SHiZU, shizu.com.vn tập trung thiết bị phòng sạch; CleanroomVietnam.com phát triển giải pháp theo ngành; phongsachcongnghiep.com cung cấp hệ thống sản phẩm phòng sạch; còn shizu.vn tập trung thiết bị và nội thất inox phòng sạch.

FAQ mở rộng về FFU

FFU có thể dùng cho vùng sạch cấp cao không?

FFU có thể là một phần của hệ thống tạo vùng sạch cấp cao, nhưng cấp sạch cuối cùng phải được đánh giá trên toàn bộ thiết kế và kết quả kiểm tra thực tế, không thể suy ra chỉ từ một module FFU.

Có thể thay cấp HEPA trên FFU đang vận hành không?

Cần kiểm tra trở lực lọc và đặc tính quạt trước khi thay. Thay cấp lọc có thể làm thay đổi lưu lượng và trạng thái cân bằng của hệ thống.

FFU có cần pre-filter không?

Tùy thiết kế và môi trường hút gió. Pre-filter có thể giảm tải cho lọc chính nhưng đồng thời tạo thêm trở lực và phát sinh hạng mục bảo trì.

Đặt FFU phòng sạch tại SHiZU CLEANROOM

SHiZU CLEANROOM nhận tư vấn và cung cấp FFU cho Clean Booth, trần phòng sạch và các vùng sạch cục bộ. Khách hàng gửi layout/URS để đội ngũ SHiZU xác định kích thước, lưu lượng, cấp lọc và phương án điều khiển phù hợp trước khi báo giá.
