Pass Box phòng sạch là thiết bị trung chuyển vật tư giữa hai khu vực được kiểm soát, giúp giảm nhu cầu mở cửa phòng và hạn chế giao cắt không cần thiết của nhân sự. SHiZU CLEANROOM thiết kế, gia công và lắp đặt Static Pass Box, Dynamic Pass Box theo kích thước, vật liệu, hệ thống lọc, interlock và URS của từng dự án Dược phẩm, thực phẩm, điện tử, thiết bị y tế và phòng thí nghiệm.
Thay vì chọn Pass Box chỉ theo kích thước hoặc câu mô tả chung “inox 304 + HEPA”, khách hàng nên xác định rõ công năng, luồng vật tư, cấp sạch hai phía, kích thước kiện hàng, yêu cầu xử lý khí, logic cửa và hồ sơ nghiệm thu. Đây là những yếu tố quyết định cấu hình thực tế và giá thành thiết bị.
Pass Box phòng sạch là gì?
Yêu cầu báo giá Static/Dynamic Pass Box SHiZU: gửi kích thước thông thủy, kích thước ngoài dự kiến, vật liệu, loại cửa và khóa liên động, yêu cầu HEPA/UV (nếu có), vị trí lắp đặt, số lượng và bản vẽ URS. SHiZU sẽ đối chiếu cấu hình theo ứng dụng; thông số lọc và tiêu chuẩn cần xác nhận trên hồ sơ kỹ thuật của model cụ thể. Hotline/Zalo: 0947 256 931.
Pass Box, còn gọi là hộp chuyển hàng hoặc hộp trung chuyển phòng sạch, thường được lắp xuyên vách giữa hai khu vực. Vật tư được đưa vào từ một phía, cửa đóng lại và sau khi đáp ứng logic vận hành thì phía còn lại mới nhận vật tư. Cơ chế này giúp hạn chế việc nhân sự phải di chuyển qua lại chỉ để chuyển những kiện hàng nhỏ.
Pass Box không tự động biến một quy trình thành “đạt GMP”. Thiết bị phải được lựa chọn và vận hành như một phần của tổng thể kiểm soát nhiễm, luồng người – vật tư, HVAC, vệ sinh và qualification của nhà máy.

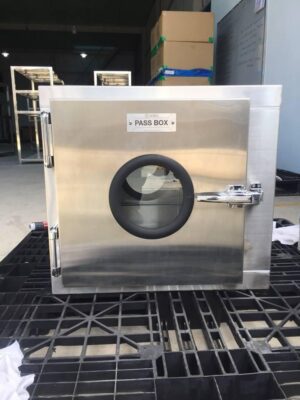

Static Pass Box và Dynamic Pass Box khác nhau thế nào?
| Tiêu chí | Static Pass Box | Dynamic Pass Box |
|---|---|---|
| Hệ thống khí | Không có hệ thống quạt lọc chủ động trong cấu hình cơ bản | Có quạt và hệ thống lọc theo thiết kế |
| Interlock | Cơ khí hoặc điện tử | Thường dùng interlock điện tử theo logic điều khiển |
| Ứng dụng | Chuyển vật tư khi URS không yêu cầu xử lý khí chủ động | Khi URS yêu cầu kiểm soát khí trong buồng ở mức cao hơn |
| Bảo trì | Đơn giản hơn | Cần quản lý quạt, lọc và hệ thống điện/điều khiển |
| Chi phí | Thường thấp hơn với cùng kích thước | Phụ thuộc mạnh vào lọc, quạt, điều khiển và hồ sơ |
Không có loại nào “tốt hơn” trong mọi trường hợp. Lựa chọn đúng là loại đáp ứng URS và đánh giá rủi ro của công đoạn. Xem phân tích sâu hơn tại các loại Pass Box: Dynamic và Static nên chọn loại nào?.

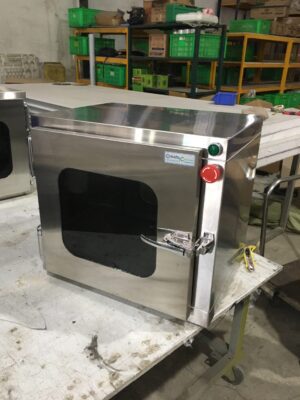

Cấu tạo Pass Box SHiZU
1. Buồng và vật liệu
Buồng làm việc có thể được chế tạo bằng SUS304 hoặc cấu hình vật liệu khác theo yêu cầu. Với môi trường Dược phẩm, các yếu tố cần quan tâm gồm bề mặt dễ vệ sinh, khe ghép, bo góc, độ hoàn thiện, độ kín và khả năng chịu hóa chất vệ sinh mà nhà máy sử dụng.
2. Hai cửa và hệ thống interlock
Interlock hạn chế việc mở đồng thời hai cửa trong chu trình bình thường. Cần xác định rõ interlock cơ khí hay điện tử, trạng thái khi mất điện, cảnh báo và phương án mở khẩn cấp nếu dự án yêu cầu.

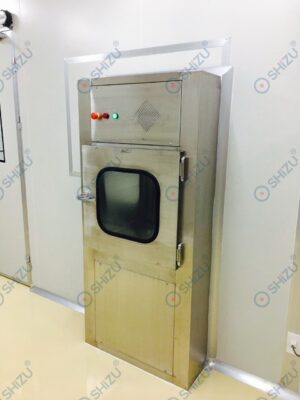

3. Hệ thống lọc của Dynamic Pass Box
Tùy URS, Dynamic Pass Box có thể sử dụng lọc sơ cấp và HEPA. Cấp lọc, tiêu chuẩn tham chiếu, lưu lượng và trở lực phải được tính đồng bộ với quạt. Bài HEPA H14 trong Dynamic Pass Box – 7 thông số cần chốt trong URS trình bày chi tiết phần này.
4. Quạt và đường khí
Quạt phải tạo được lưu lượng phù hợp tại điều kiện trở lực thiết kế. Vị trí cấp/hồi khí và hướng dòng cần được xác định dựa trên mục tiêu của thiết bị thay vì áp dụng một cấu hình duy nhất cho mọi dự án.
5. Điều khiển và giám sát
Thiết bị có thể tích hợp timer, hiển thị trạng thái cửa, trạng thái quạt, chênh áp hoặc cảnh báo tùy cấu hình. Nếu cần kết nối BMS hoặc tín hiệu ngoại vi, yêu cầu nên được đưa vào URS trước sản xuất.
Thông số cần gửi SHiZU để báo giá Pass Box
| Hạng mục | Thông tin nên cung cấp |
|---|---|
| Loại Pass Box | Static hoặc Dynamic; nếu chưa rõ, gửi công năng để SHiZU tư vấn |
| Kích thước | Kích thước vật tư lớn nhất, ô chờ và buồng hữu dụng mong muốn |
| Vật liệu | SUS304/SUS316 hoặc cấu hình theo URS |
| Cửa | Kích thước, hướng mở, interlock và layout hai phía |
| Lọc | Cấp lọc, tiêu chuẩn, yêu cầu hồ sơ/test nếu có |
| Hệ thống khí | Lưu lượng/vận tốc hoặc yêu cầu thiết kế |
| Giám sát | Chênh áp, cảnh báo, trạng thái quạt/lọc nếu yêu cầu |
| Tiện ích | Đèn, UV hoặc tính năng bổ sung theo đánh giá rủi ro |
| Hồ sơ | Drawing, manual, FAT/SAT, chứng từ theo phạm vi hợp đồng |
Pass Box inox 304 hay inox 316?
SUS304 được sử dụng phổ biến cho nhiều thiết bị phòng sạch nhờ độ bền, khả năng vệ sinh và tính gia công tốt. SUS316/316L có lợi thế trong một số môi trường có yêu cầu chống ăn mòn cao hơn, nhưng không nên chọn chỉ vì “cao cấp hơn”.
Vật liệu nên được xác định theo hóa chất vệ sinh, môi trường sử dụng, yêu cầu chất lượng và ngân sách. Với các hạng mục inox chuyên sâu, hệ sinh thái SHiZU phát triển riêng nội dung tại shizu.vn – thiết bị và nội thất inox phòng sạch.
Pass Box có đèn UV: có phải dự án nào cũng cần?
Không. UV là một cấu hình tùy chọn và phải gắn với mục đích sử dụng, đánh giá rủi ro, SOP, thời gian chiếu, bảo trì và yêu cầu an toàn. Không nên xem UV là yếu tố mặc định để một Pass Box “đạt GMP”, cũng không nên dùng UV để thay thế quy trình vệ sinh đã được thẩm định của nhà máy.
Pass Box cho nhà máy Dược phẩm
Trong nhà máy Dược, Pass Box thường được xem xét trong mối quan hệ với phân khu sạch, luồng vật tư và chiến lược kiểm soát nhiễm. Trước khi đặt thiết bị, nên xác định vật tư đi từ đâu tới đâu, trạng thái vật tư, cách làm sạch bề mặt, kích thước kiện hàng, tần suất sử dụng và yêu cầu của hai khu vực.
Một Pass Box tốt không chỉ có bề mặt inox đẹp. Thiết bị phải thuận tiện cho thao tác, vệ sinh, bảo trì và qualification. Các chi tiết như vị trí đồng hồ, cửa bảo trì lọc, góc trong buồng và chiều mở cửa có thể ảnh hưởng đáng kể tới vận hành hàng ngày.
Xem thêm Pass Box phòng sạch trong nhà máy Dược phẩm và tiêu chí thiết kế Pass Box theo yêu cầu GMP.
Pass Box cho thực phẩm, điện tử và phòng thí nghiệm
Ở nhà máy thực phẩm, trọng tâm thường là vệ sinh, luồng nguyên liệu và hạn chế giao cắt giữa các khu vực. Trong điện tử, yêu cầu kiểm soát hạt, ESD và kích thước linh kiện có thể quan trọng hơn. Với phòng thí nghiệm, loại mẫu, quy trình khử nhiễm và mức độ phân tách giữa hai khu vực cần được xem xét.
Vì vậy SHiZU không dùng một bảng cấu hình cố định cho mọi ngành. Khách hàng có thể tham khảo thêm nội dung giải pháp theo ngành tại Cleanroom Vietnam by SHiZU và hệ thống sản phẩm tại phongsachcongnghiep.com.
Chọn kích thước Pass Box như thế nào?
Kích thước buồng hữu dụng nên lớn hơn kiện hàng lớn nhất đủ để thao tác an toàn nhưng không nên phóng đại không cần thiết. Ngoài chiều rộng – cao – sâu, cần tính tới xe đẩy, cao độ thao tác, khoảng mở cửa và kết cấu vách.
Pass Box kích thước lớn có thể yêu cầu gia cường kết cấu, thay đổi bản lề, khóa, công suất quạt và phương án lắp đặt. Vì vậy khi báo giá, chỉ gửi “600 x 600 x 600 mm” chưa chắc đủ nếu dự án có yêu cầu đặc biệt.

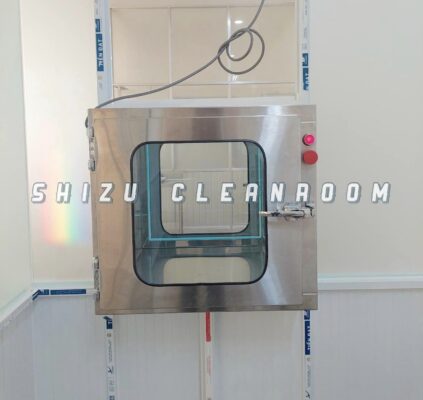

Vị trí lắp Pass Box trong layout phòng sạch
Pass Box nên nằm trên tuyến vật tư hợp lý để giảm giao cắt và thao tác thừa. Cao độ lắp cần thuận tiện cho người vận hành hoặc xe đẩy. Hai phía thiết bị phải có đủ khoảng mở cửa và tiếp cận bảo trì.
Trong giai đoạn thiết kế, nên phối hợp vị trí Pass Box với cửa phòng, Air Shower, khu gowning, hành lang và các thiết bị khác. Trang Air Shower phòng sạch SHiZU cung cấp thêm thông tin về thiết bị kiểm soát luồng nhân sự.
Checklist FAT/SAT Pass Box
FAT và SAT phải bám URS, bản vẽ và protocol được phê duyệt. Danh sách tham khảo gồm:
- Đối chiếu kích thước và cấu hình với bản vẽ.
- Kiểm tra vật liệu và hoàn thiện bề mặt.
- Kiểm tra cửa, gioăng, bản lề và độ kín.
- Kiểm tra logic interlock và trạng thái khi mất điện theo yêu cầu.
- Với Dynamic Pass Box: kiểm tra quạt, chiều khí và hệ thống lọc.
- Đối chiếu mã/cấp lọc và chứng từ theo phạm vi hợp đồng.
- Kiểm tra chênh áp, hiển thị/cảnh báo nếu có.
- Kiểm tra đèn, UV và timer nếu cấu hình sử dụng.
- Kiểm tra tài liệu vận hành, bảo trì và hồ sơ bàn giao.
Để xây dựng yêu cầu từ đầu, xem hướng dẫn cách viết URS thiết bị phòng sạch.
Vệ sinh và bảo trì Pass Box
Bề mặt buồng phải được vệ sinh theo SOP và hóa chất được cơ sở phê duyệt. Với Dynamic Pass Box, kế hoạch bảo trì cần bổ sung quạt, lọc, chênh áp và các linh kiện điều khiển. Tần suất thay HEPA không nên ấn định một mốc chung cho mọi nhà máy; cần dựa trên điều kiện vận hành, dữ liệu theo dõi và chương trình bảo trì.
Hướng dẫn chi tiết có tại bài Vệ sinh Pass Box đúng cách giúp tăng tuổi thọ thiết bị.
Những lỗi thường gặp khi đặt Pass Box
- Chọn theo giá trước khi chốt URS: dẫn tới các báo giá không cùng cấu hình.
- Chỉ ghi “inox 304 + HEPA”: thiếu thông tin lưu lượng, lọc, điều khiển và hồ sơ.
- Không gửi kích thước vật tư: buồng quá nhỏ hoặc quá lớn.
- Không tính không gian bảo trì: khó thay lọc hoặc sửa quạt sau khi lắp.
- Đưa UV vào cấu hình mặc định: nhưng không xác định mục đích và SOP sử dụng.
- Không thống nhất FAT/SAT: phát sinh tranh luận ở giai đoạn nghiệm thu.
Hệ sinh thái thiết bị phòng sạch SHiZU
Pass Box thường được sử dụng cùng nhiều thiết bị khác. Trên shizu-clean.com, khách hàng có thể tham khảo FFU phòng sạch Fan Filter Unit, Air Shower phòng sạch và Dispensing Booth – buồng cân GMP.
Trong hệ sinh thái SHiZU, shizu.com.vn được định hướng chuyên sâu thiết bị phòng sạch và giải pháp vệ sinh đầu vào; shizu.vn tập trung thiết bị inox; cleanroomvietnam.com phát triển giải pháp theo ngành; và phongsachcongnghiep.com là hệ thống sản phẩm phòng sạch SHiZU đã phát triển nhiều năm.
FAQ – Câu hỏi thường gặp về Pass Box phòng sạch
Pass Box có bắt buộc phải dùng HEPA H14 không?
Không có một cấp lọc bắt buộc cho mọi Pass Box. Cấu hình phải dựa trên URS, công năng, đánh giá rủi ro và yêu cầu của khu vực liên quan.
Static Pass Box có dùng trong nhà máy Dược được không?
Việc sử dụng phụ thuộc vị trí, công năng và yêu cầu đã được cơ sở xác định. Không nên kết luận chỉ dựa trên tên “Static” hay “Dynamic”.
Pass Box có cần UV không?
Không phải dự án nào cũng cần. Nếu sử dụng UV, cần xác định mục đích, an toàn, thời gian hoạt động, bảo trì và SOP.
SHiZU có sản xuất Pass Box theo kích thước riêng không?
Có. SHiZU nhận gia công theo kích thước vật tư, ô chờ, layout, vật liệu và URS của dự án.
Cần gửi gì để nhận báo giá nhanh?
Gửi loại thiết bị hoặc công năng, kích thước vật tư, kích thước ô chờ, vật liệu, yêu cầu lọc/điều khiển, layout và URS nếu có.
Đặt Pass Box phòng sạch tại SHiZU CLEANROOM
SHiZU CLEANROOM nhận tư vấn, thiết kế, gia công và lắp đặt Static Pass Box, Dynamic Pass Box theo yêu cầu dự án. Với các nhà máy có URS, đội ngũ kỹ thuật sẽ làm rõ cấu hình trước khi báo giá; với dự án chưa có URS hoàn chỉnh, khách hàng có thể gửi layout và công năng để SHiZU hỗ trợ xác định các thông số cần thiết.
