Dispensing Booth – Buồng Cân Lấy Mẫu GMP: 9 Thông Số Cần Ghi Trong URS
Dispensing Booth (buồng cân lấy mẫu GMP) là khu vực kiểm soát được sử dụng trong nhiều nhà máy Dược phẩm khi thực hiện cân, chia, lấy mẫu hoặc thao tác với nguyên liệu. Với thiết bị này, chỉ ghi kích thước và “có HEPA” trong yêu cầu mua hàng là chưa đủ. Nếu URS thiếu các thông số quan trọng về dòng khí, cấp lọc, chênh áp, vật liệu và tiêu chí nghiệm thu, việc FAT/SAT về sau rất dễ phát sinh tranh luận.
Bài viết dưới đây tổng hợp các hạng mục SHiZU khuyến nghị chủ đầu tư làm rõ ngay từ giai đoạn URS, đồng thời đưa ra checklist FAT/SAT thực tế để thuận tiện cho bộ phận QA, Engineering và Purchasing.
Dispensing Booth là gì?

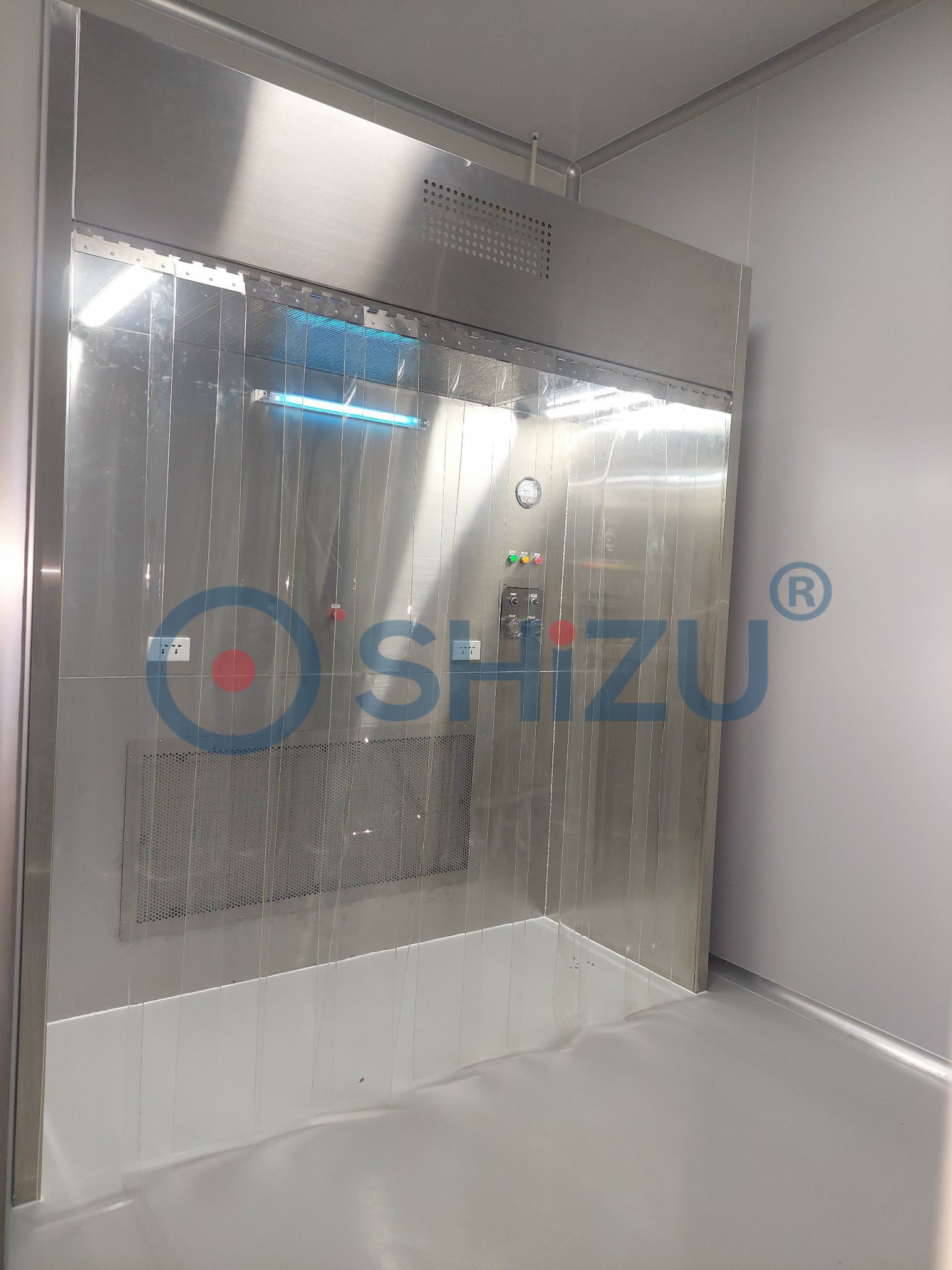

Dispensing Booth còn được gọi trong thực tế là buồng cân, buồng lấy mẫu, sampling booth hoặc weighing booth. Đây là một khu vực có hệ thống xử lý khí được thiết kế nhằm hỗ trợ kiểm soát môi trường tại vị trí thao tác với nguyên liệu.
Tùy yêu cầu dự án, hệ thống có thể gồm lọc sơ cấp, lọc trung gian, HEPA, quạt, hồi khí, đồng hồ/cảm biến chênh áp, đèn chiếu sáng, ổ cắm, bộ điều khiển và các cấu hình giám sát khác.
Để xem cấu tạo tổng quan, khách hàng có thể tham khảo trang sản phẩm Dispensing Booth – Buồng cân lấy mẫu GMP của SHiZU.
Vì sao URS của buồng cân cần viết đủ ngay từ đầu?
URS là cơ sở để nhà cung cấp hiểu đúng yêu cầu, thiết kế, báo giá và chuẩn bị tiêu chí nghiệm thu. Một URS chỉ ghi “buồng cân inox 304, HEPA H14” vẫn còn thiếu nhiều dữ liệu quan trọng.
Ví dụ, cùng một kích thước buồng nhưng yêu cầu về lưu lượng khí, tỷ lệ hồi khí, vận tốc vùng làm việc, độ ồn, chênh áp, số lượng vị trí lấy áp, phương án thay lọc hoặc tích hợp tín hiệu có thể khiến cấu hình thiết bị khác nhau đáng kể.
9 thông số nên chốt trong URS Dispensing Booth
1. Mục đích sử dụng
Cần ghi rõ buồng dùng để cân nguyên liệu, lấy mẫu, chia nguyên liệu hay một công đoạn cụ thể khác. Loại nguyên liệu, thao tác và đánh giá rủi ro của nhà máy là đầu vào quan trọng cho thiết kế.
2. Kích thước vùng làm việc
Không nên chỉ cung cấp kích thước phòng. Hãy tính cả kích thước cân, xe đẩy, thùng nguyên liệu, số người thao tác, khoảng di chuyển và vị trí đặt thiết bị phụ trợ.
3. Yêu cầu dòng khí
URS cần mô tả nguyên lý dòng khí mong muốn và các thông số cần chứng minh khi nghiệm thu. Vận tốc hoặc lưu lượng mục tiêu phải được xác định theo thiết kế và yêu cầu dự án, không nên sao chép máy móc từ một buồng khác.
4. Hệ thống lọc
Cần ghi rõ các cấp lọc theo thiết kế, trong đó cấp HEPA và tiêu chuẩn áp dụng phải được thống nhất. Nếu yêu cầu chứng chỉ lọc, kiểm tra độ kín hoặc hồ sơ riêng, nên đưa vào URS/hợp đồng ngay từ đầu.
5. Chênh áp và giám sát
Chủ đầu tư cần xác định các điểm cần theo dõi chênh áp, dạng hiển thị, dải đo, cảnh báo và yêu cầu kết nối tín hiệu nếu có. Đây là phần thường bị bỏ sót khi chỉ tập trung vào vật liệu inox và HEPA.
6. Vật liệu và hoàn thiện bề mặt
Với khu vực Dược phẩm, cần làm rõ phạm vi SUS304/SUS316 nếu có, yêu cầu bề mặt, bo góc, khe ghép, silicon/sealant, khả năng vệ sinh và các chi tiết tiếp xúc trực tiếp với khu vực thao tác.
7. Độ ồn và điều kiện làm việc
Quạt và hệ thống khí hoạt động liên tục có thể ảnh hưởng tới môi trường thao tác. Nếu dự án có giới hạn độ ồn hoặc yêu cầu riêng về chiếu sáng, nhiệt, ổ cắm, hãy đưa thành tiêu chí có thể đo/kiểm tra.
8. Hệ thống điện và điều khiển
Ghi rõ nguồn điện, tủ điều khiển, đèn, emergency stop nếu cần, trạng thái quạt, cảnh báo lọc, biến tần, HMI hoặc khả năng kết nối BMS theo yêu cầu dự án.
9. Hồ sơ và tiêu chí FAT/SAT
URS nên nêu rõ bộ tài liệu cần bàn giao: bản vẽ, thông số kỹ thuật, hướng dẫn vận hành/bảo trì, chứng từ vật liệu/lọc nếu yêu cầu và các biên bản kiểm tra theo phạm vi hợp đồng.
Bảng checklist URS buồng cân GMP
| Hạng mục | Nội dung cần xác nhận |
|---|---|
| Công năng | Cân / lấy mẫu / chia nguyên liệu / công đoạn khác |
| Kích thước | Kích thước tổng thể và vùng thao tác hữu dụng |
| Dòng khí | Nguyên lý, lưu lượng/vận tốc theo thiết kế |
| Lọc | Cấp lọc, HEPA, tiêu chuẩn và hồ sơ yêu cầu |
| Chênh áp | Điểm đo, dải đo, hiển thị/cảnh báo |
| Vật liệu | Mác inox, phạm vi sử dụng, hoàn thiện bề mặt |
| Điện | Nguồn, điều khiển, bảo vệ, tín hiệu |
| Tiện ích | Đèn, ổ cắm, HMI/BMS nếu yêu cầu |
| Hồ sơ | Drawing, manual, FAT/SAT, chứng từ theo hợp đồng |
Checklist FAT Dispensing Booth tại xưởng
FAT nên bám theo URS và bản vẽ đã được duyệt. Một checklist tham khảo gồm:
- Đối chiếu model, kích thước và cấu hình thiết bị.
- Kiểm tra vật liệu và hoàn thiện bề mặt.
- Kiểm tra quạt, chiều quay và trạng thái vận hành.
- Kiểm tra lọc và hồ sơ lọc theo phạm vi yêu cầu.
- Kiểm tra hệ thống đèn, điện và điều khiển.
- Kiểm tra đồng hồ/cảm biến chênh áp.
- Kiểm tra cảnh báo và interlock nếu cấu hình có yêu cầu.
- Kiểm tra độ rung/ồn theo tiêu chí dự án nếu được quy định.
- Đối chiếu tài liệu bàn giao.
SAT sau khi lắp đặt cần chú ý gì?

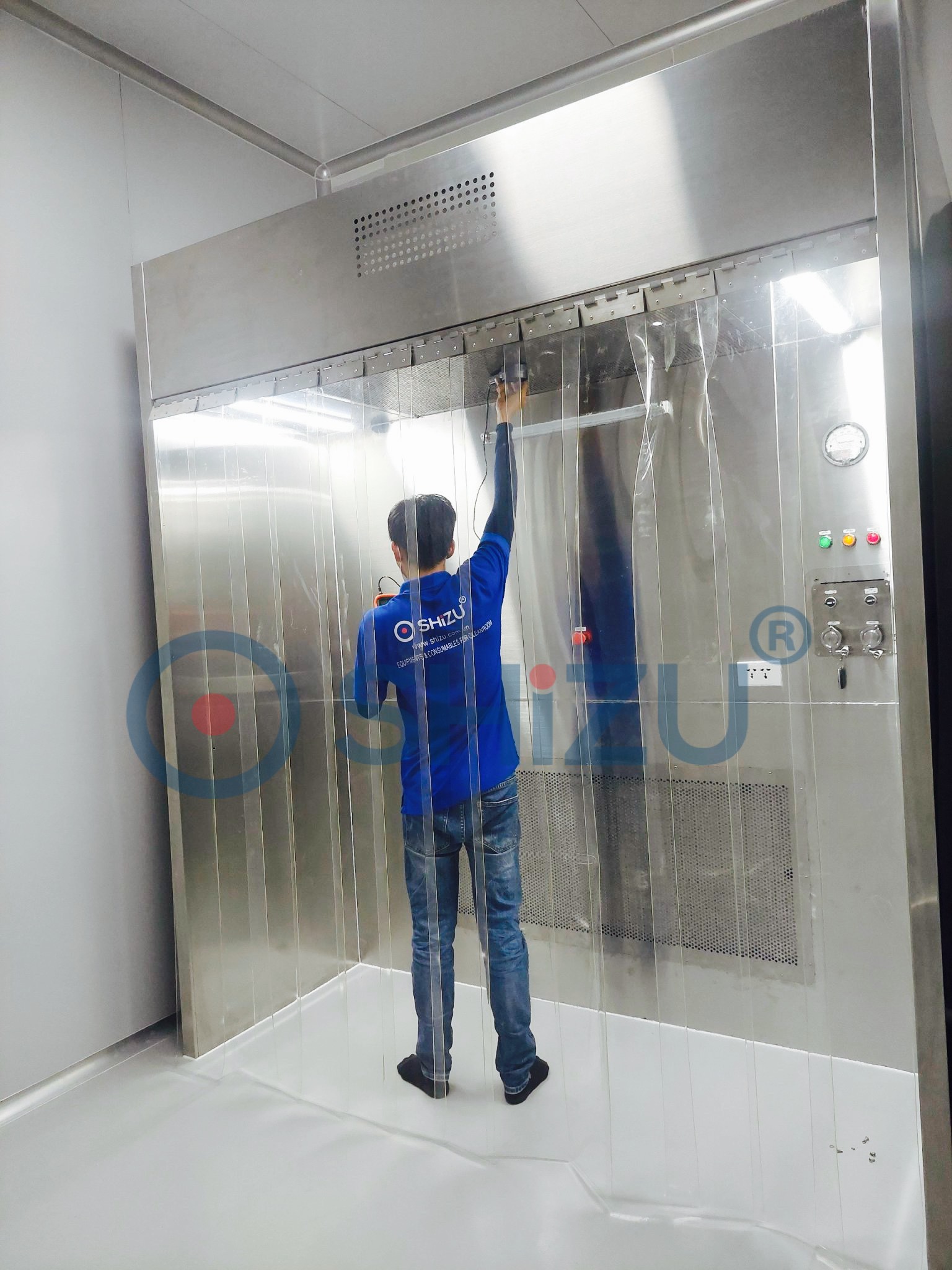

SAT được thực hiện tại vị trí lắp đặt nên cần xem xét cả điều kiện thực tế của nhà máy: nguồn điện, vị trí đấu nối, không gian hồi/cấp khí, độ kín lắp đặt và ảnh hưởng của hệ thống HVAC xung quanh.
Các phép đo/kiểm tra cụ thể phải theo URS, protocol và yêu cầu qualification của dự án. Không nên coi kết quả FAT tại xưởng là sự thay thế cho toàn bộ hoạt động kiểm tra tại hiện trường.
Dispensing Booth có phải cứ dùng HEPA H14 là đạt GMP?
Không. Cấp lọc chỉ là một phần của thiết kế. Khả năng đáp ứng yêu cầu của nhà máy còn phụ thuộc vào URS, nguyên lý khí, thiết kế phòng, vật liệu, lắp đặt, vệ sinh, vận hành, bảo trì và chương trình qualification/validation.
Tương tự với Pass Box, SHiZU khuyến nghị không đánh giá thiết bị chỉ dựa vào một thông số HEPA. Có thể tham khảo thêm bài HEPA H14 trong Dynamic Pass Box: các thông số cần chốt trong URS.
Những lỗi thường gặp khi đặt buồng cân lấy mẫu
- Chỉ gửi kích thước phòng mà không gửi layout thao tác.
- Không cung cấp kích thước xe đẩy, cân và thùng nguyên liệu.
- Chỉ ghi “HEPA H14” nhưng không ghi tiêu chuẩn/hồ sơ cần thiết.
- Không thống nhất tiêu chí đo trước khi FAT.
- Không chừa không gian bảo trì và thay lọc.
- Thay đổi utility hoặc vị trí lắp sau khi thiết bị đã sản xuất.
Câu hỏi thường gặp
Buồng cân và buồng lấy mẫu có giống nhau không?
Hai tên gọi thường được sử dụng gần nhau trong thực tế, nhưng cấu hình cuối cùng phải dựa trên công năng cụ thể, quy trình thao tác và URS của từng dự án.
SHiZU có thiết kế Dispensing Booth theo kích thước riêng không?
Có. SHiZU có thể thiết kế/gia công theo layout, kích thước vùng thao tác, yêu cầu hệ thống lọc, điều khiển và hồ sơ kỹ thuật đã thống nhất với khách hàng.
Cần gửi gì để SHiZU lên cấu hình và báo giá?
Nên gửi URS hoặc tối thiểu gồm: công năng, kích thước khu vực, layout, số người thao tác, kích thước thiết bị/nguyên liệu, yêu cầu lọc, vật liệu, nguồn điện, tiêu chí FAT/SAT và các yêu cầu hồ sơ đặc biệt.
