Clean Booth phòng sạch (buồng làm việc sạch di động, modular clean booth) là giải pháp tạo vùng sạch cục bộ bằng hệ khung, vách/rèm và các module FFU cấp khí đã lọc. SHiZU CLEANROOM nhận thiết kế, sản xuất và lắp đặt Clean Booth theo kích thước, cấp sạch mục tiêu, layout, số người thao tác, vật liệu và URS của từng nhà máy.
Clean Booth đặc biệt hữu ích khi doanh nghiệp chỉ cần kiểm soát một khu vực sản xuất nhất định thay vì đầu tư phòng sạch cố định cho toàn bộ không gian. Tuy nhiên, Clean Booth không phải một “phòng sạch mini” có cấu hình giống nhau cho mọi dự án. Số lượng FFU, cấp lọc, hồi khí, vật liệu bao che, điện – điều khiển và phương án qualification phải được tính từ yêu cầu thực tế.
Clean Booth là gì?

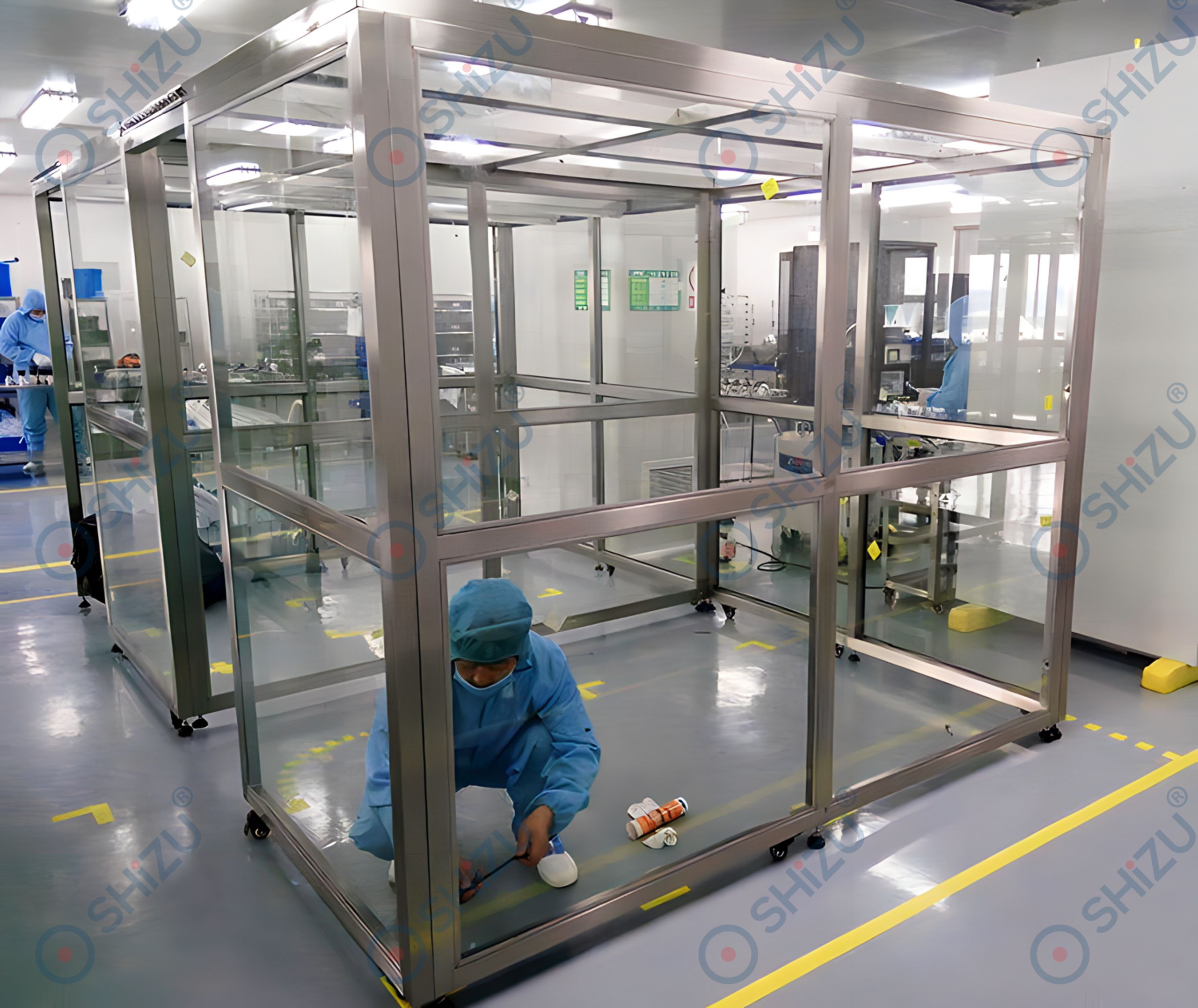

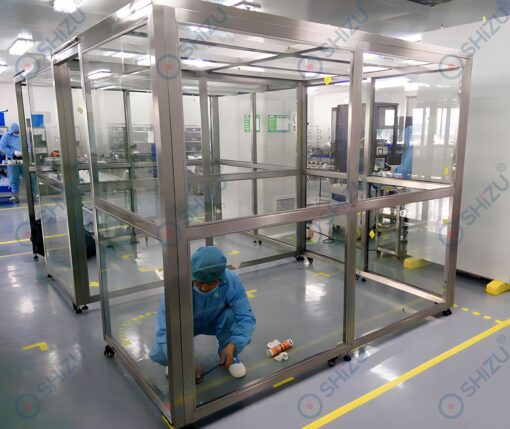

Clean Booth là một không gian sạch dạng module được bố trí bên trong nhà xưởng hoặc khu vực có sẵn. Hệ thống thường gồm khung chịu lực, vách cứng hoặc rèm PVC, trần, FFU, bộ lọc, đèn chiếu sáng và tủ điện. Khí được FFU hút vào, đi qua bộ lọc và cấp xuống vùng làm việc nhằm giảm nồng độ hạt trong không gian được kiểm soát.
Khác với phòng sạch cố định, Clean Booth thường có kết cấu gọn hơn và dễ thay đổi quy mô hơn. Nhưng mức độ “di động” phụ thuộc cấu hình: một buồng nhỏ dùng rèm PVC có thể tháo lắp tương đối thuận tiện, trong khi Clean Booth diện tích lớn, vách cứng, nhiều FFU và hệ điện phức tạp vẫn cần kế hoạch tháo lắp – di dời bài bản.
Để hiểu kiến thức nền trước khi chọn mua, khách hàng có thể xem bài Clean Booth là gì? Giải pháp phòng sạch di động.
Clean Booth phù hợp khi nào?
- Nhà máy cần vùng sạch cục bộ quanh một công đoạn hoặc dây chuyền.
- Cần nâng mức kiểm soát hạt cho một khu vực mà không cải tạo toàn bộ nhà xưởng.
- Dự án R&D, pilot hoặc dây chuyền có khả năng thay đổi layout.
- Điện tử cần vùng lắp ráp/kiểm tra linh kiện sạch hơn môi trường xung quanh.
- Thiết bị y tế, Dược phẩm hoặc phòng thí nghiệm có công đoạn cần vùng kiểm soát riêng theo URS.
Clean Booth không mặc nhiên phù hợp cho mọi quy trình vô trùng hoặc công đoạn Dược phẩm. Với các ứng dụng regulated, lựa chọn phải dựa trên đánh giá rủi ro, yêu cầu quy trình, thiết kế HVAC và chiến lược kiểm soát nhiễm của cơ sở.
Cấu tạo Clean Booth SHiZU
| Hạng mục | Cấu hình tham khảo | Điểm cần chốt |
|---|---|---|
| Khung | Nhôm định hình, inox hoặc kết cấu phù hợp | Kích thước, tải trần, khả năng tháo lắp |
| Vách/rèm | PVC, mica/polycarbonate hoặc vách cứng | ESD, vệ sinh, độ kín, quan sát |
| FFU | Module quạt lọc theo thiết kế | Lưu lượng, ESP, motor, điều tốc |
| Bộ lọc | HEPA/ULPA theo URS | Cấp lọc, trở lực, hồ sơ |
| Trần | Hệ module đỡ FFU và đèn | Tải trọng, khoảng bảo trì |
| Điện | Tủ điện, công tắc/controller | Nguồn, zone, điều khiển tập trung |
| Giám sát | Chênh áp, nhiệt độ, độ ẩm… nếu yêu cầu | Dải đo, cảnh báo, BMS |
FFU – bộ phận quyết định năng lực cấp khí sạch của Clean Booth
FFU (Fan Filter Unit) là cụm quạt – lọc đặt trên trần Clean Booth. Số lượng FFU không nên chọn theo công thức đơn giản kiểu “mỗi bao nhiêu mét vuông một FFU” nếu chưa biết lưu lượng thực tế, cấp sạch mục tiêu, chiều cao, tải hạt, số người và phương án hồi khí.
Khi số FFU tăng, cần tính thêm tải điện, tiếng ồn, khả năng cân chỉnh và bảo trì. Với hệ thống lớn, điều khiển theo zone có thể hữu ích. SHiZU đã xây dựng landing page riêng về FFU phòng sạch Fan Filter Unit để khách hàng tham khảo sâu về lưu lượng, HEPA và motor AC/EC.
Clean Booth có thể đạt ISO Class 5 không?
Một Clean Booth có thể được thiết kế hướng tới cấp sạch ISO theo yêu cầu, nhưng không thể khẳng định cấp sạch chỉ từ số lượng FFU hoặc việc sử dụng HEPA H14. Phân loại độ sạch phụ thuộc nồng độ hạt đo được trong điều kiện quy định và toàn bộ thiết kế – vận hành của khu vực.
Các yếu tố ảnh hưởng gồm lưu lượng, phân bố FFU, dòng khí, hồi khí, độ kín, tải hạt từ người và thiết bị, hoạt động sản xuất, vệ sinh và môi trường bao quanh. Vì vậy báo giá Clean Booth nghiêm túc cần bắt đầu từ yêu cầu đầu ra và điều kiện thực tế, sau đó mới chốt số FFU.
HEPA H13, H14 hay ULPA cho Clean Booth?
Không nên chọn bộ lọc chỉ vì cấp càng cao nghe càng tốt. Cấp lọc ảnh hưởng tới trở lực và điểm làm việc của quạt. Nếu URS yêu cầu H14, FFU phải được lựa chọn đồng bộ để vẫn cung cấp lưu lượng thiết kế tại trở lực của hệ lọc.
Trong nhiều dự án, điều quan trọng không chỉ là tên cấp lọc mà còn là tiêu chuẩn tham chiếu, kích thước, phương án làm kín, chứng từ và khả năng kiểm tra sau lắp đặt. Đây là phần nên được đưa vào URS thay vì để tới lúc FAT mới xác nhận.
Clean Booth khung nhôm hay khung inox?
Nhôm định hình có ưu điểm nhẹ, module hóa và thuận tiện khi cần thay đổi kết cấu. Inox phù hợp với những dự án ưu tiên độ bền bề mặt, vệ sinh hoặc yêu cầu vật liệu cụ thể. Không có vật liệu nào tốt nhất cho mọi trường hợp.
Cần xem môi trường, hóa chất vệ sinh, yêu cầu ESD, tải trọng và ngân sách. Với hạng mục inox chuyên sâu, khách hàng có thể tham khảo shizu.vn – hệ thống nội dung thiết bị inox phòng sạch của SHiZU.
Rèm PVC, mica hay vách cứng?
Rèm PVC giúp cấu hình linh hoạt và dễ tiếp cận, phù hợp nhiều Clean Booth công nghiệp. Mica/polycarbonate hoặc vách cứng tạo hình thức hoàn thiện và mức độ phân tách khác, nhưng làm tăng yêu cầu kết cấu và chi phí. Trong môi trường điện tử, đặc tính chống tĩnh điện của vật liệu cũng có thể là tiêu chí quan trọng.
Việc chọn vách nên dựa trên quy trình: người và vật tư đi vào bằng cách nào, có xe đẩy hay không, cần quan sát từ ngoài vào không, tần suất vệ sinh và yêu cầu chênh áp ra sao.
Clean Booth và Clean Room truyền thống: chọn loại nào?
| Tiêu chí | Clean Booth | Clean Room cố định |
|---|---|---|
| Phạm vi | Vùng sạch cục bộ | Kiểm soát cả phòng/khu vực |
| Khả năng thay đổi layout | Thường linh hoạt hơn | Phụ thuộc panel, HVAC và hạ tầng |
| HVAC | Có thể dùng FFU độc lập hoặc phối hợp hệ thống | Thường tích hợp HVAC tổng thể |
| Đầu tư | Phụ thuộc diện tích/cấu hình, thường phù hợp khi chỉ cần vùng cục bộ | Phù hợp khi cần kiểm soát toàn bộ không gian |
| Qualification | Theo yêu cầu ứng dụng | Theo yêu cầu ứng dụng và toàn hệ thống |
Không nên dùng một tỷ lệ cố định để nói Clean Booth luôn rẻ hơn phòng sạch bao nhiêu phần trăm. Chênh lệch chi phí phụ thuộc diện tích, cấp sạch, HVAC, vật liệu, utilities, hệ giám sát và phạm vi hồ sơ. Xem thêm so sánh Clean Booth và Clean Room truyền thống.
Clean Booth và Clean Bench khác nhau thế nào?
Clean Bench thường tập trung bảo vệ vùng thao tác nhỏ bằng dòng khí sạch qua bề mặt làm việc, trong khi Clean Booth tạo một không gian đủ cho người và thiết bị hoạt động bên trong. Vì quy mô khác nhau, yêu cầu về lưu lượng, hồi khí, cửa ra vào và qualification cũng khác.
Bài Clean Bench, Clean Booth và Laminar Flow khác nhau như thế nào? giúp phân biệt ba khái niệm thường bị dùng lẫn.
Ứng dụng Clean Booth trong nhà máy điện tử
Điện tử là nhóm ứng dụng phù hợp với Clean Booth khi một công đoạn cần kiểm soát hạt tốt hơn khu vực xung quanh. Các ví dụ gồm lắp ráp linh kiện nhạy bụi, kiểm tra quang học, module chính xác hoặc công đoạn R&D.
Ngoài độ sạch hạt, dự án điện tử có thể cần xem xét ESD, nhiệt tải từ máy móc, số người, độ ồn và khả năng thay đổi layout. Rèm/vách và bàn thao tác cũng cần đồng bộ với yêu cầu chống tĩnh điện nếu quy trình yêu cầu.
Ứng dụng Clean Booth trong Dược phẩm và thiết bị y tế
Với ngành Dược và thiết bị y tế, Clean Booth phải được xem xét trong bối cảnh toàn bộ quy trình. Cần xác định rõ mục đích vùng sạch, trạng thái sản phẩm, khu vực nền, hướng luồng người – vật tư, vệ sinh, kiểm soát nhiễm và yêu cầu qualification.
Không nên mô tả một Clean Booth là “đạt GMP” chỉ vì sử dụng inox và HEPA. GMP liên quan tới hệ thống chất lượng, thiết kế, quy trình, vận hành và thẩm định tổng thể. Nội dung giải pháp theo ngành được SHiZU phát triển thêm tại Cleanroom Vietnam by SHiZU.
9 thông số cần chốt khi yêu cầu báo giá Clean Booth
- Kích thước vùng sạch: dài × rộng × cao hữu dụng và giới hạn mặt bằng.
- Cấp sạch mục tiêu: tiêu chuẩn/điều kiện cần đáp ứng.
- Khu vực nền: điều kiện phòng đặt Clean Booth.
- Số người và thiết bị: tải hạt, tải nhiệt và không gian thao tác.
- FFU: số lượng/lưu lượng sẽ được tính từ yêu cầu thiết kế.
- Bộ lọc: cấp lọc và yêu cầu chứng từ/test.
- Khung và vách: nhôm/inox, PVC/vách cứng, yêu cầu ESD.
- Điện – điều khiển: nguồn, điều tốc, zone, giám sát.
- Hồ sơ: bản vẽ, FAT/SAT, manual và qualification theo phạm vi dự án.
Nếu dự án chưa có bộ yêu cầu rõ ràng, xem hướng dẫn viết URS thiết bị phòng sạch.
Checklist FAT/SAT Clean Booth
FAT/SAT nên được xây dựng theo URS và bản vẽ đã phê duyệt. Các hạng mục thường cần xem xét gồm:
- Kích thước tổng thể, cao độ và layout.
- Vật liệu khung, vách/rèm, trần và hoàn thiện.
- Số lượng, model và hướng lắp FFU.
- Cấp lọc và hồ sơ lọc theo phạm vi hợp đồng.
- Tủ điện, controller, phân zone và trạng thái bảo vệ.
- Đèn, ổ cắm hoặc tiện ích bổ sung.
- Kiểm tra chiều dòng khí và trạng thái vận hành.
- Kiểm tra độ kín/lắp ghép và khả năng bảo trì.
- Các phép đo về lưu lượng, vận tốc, chênh áp, hạt hoặc thông số khác theo protocol dự án.
Bảo trì Clean Booth
Clean Booth cần chương trình vệ sinh và bảo trì phù hợp với môi trường sử dụng. Pre-filter nếu có cần được kiểm tra theo tải bụi; HEPA không nên thay chỉ theo một mốc thời gian cố định cho mọi nhà máy. Quạt, controller, kết nối điện, rèm/vách và các điểm ghép cũng cần được kiểm tra định kỳ.
Sau thay lọc hoặc can thiệp đáng kể, các phép kiểm tra cần thiết nên được thực hiện theo SOP/protocol của cơ sở trước khi đưa vùng sạch trở lại sử dụng.
5 sai lầm thường gặp khi đặt Clean Booth
- Chốt số FFU trước khi xác định cấp sạch và lưu lượng.
- Cho rằng chỉ cần HEPA H14 là chắc chắn đạt ISO Class 5.
- Không tính tải nhiệt của người và máy móc.
- Không chừa khoảng tiếp cận thay lọc, motor và tủ điện.
- So sánh báo giá khác cấu hình chỉ bằng tổng giá cuối cùng.
Clean Booth kết hợp thiết bị nào trong hệ thống phòng sạch?
Tùy quy trình, Clean Booth có thể kết hợp với FFU phòng sạch, Air Shower, Pass Box, bàn thao tác, thiết bị ESD hoặc các hạng mục inox.
Trong hệ sinh thái SHiZU, shizu.com.vn tập trung thiết bị phòng sạch và giải pháp vệ sinh lối vào; shizu.vn chuyên sâu thiết bị inox; phongsachcongnghiep.com là hệ thống sản phẩm phòng sạch lâu năm; và cleanroomvietnam.com phát triển nội dung giải pháp phòng sạch theo ngành.
FAQ – Câu hỏi thường gặp về Clean Booth
Clean Booth có phải lúc nào cũng có bánh xe không?
Không. Clean Booth có thể là dạng module tháo lắp hoặc có bánh xe tùy kích thước và thiết kế. Buồng lớn thường cần kết cấu ổn định hơn thay vì ưu tiên di chuyển thường xuyên.
Có thể nâng cấp Clean Booth bằng cách lắp thêm FFU không?
Có thể trong một số thiết kế, nhưng cần tính lại tải trần, điện, tổng lưu lượng, hồi khí và cân bằng hệ thống trước khi bổ sung.
Clean Booth có cần Air Shower không?
Không phải mọi Clean Booth đều cần Air Shower. Việc bố trí phụ thuộc quy trình, luồng nhân sự và yêu cầu kiểm soát nhiễm của dự án.
SHiZU có thiết kế Clean Booth theo kích thước riêng không?
Có. SHiZU nhận thiết kế theo mặt bằng, kích thước vùng thao tác, số người, thiết bị, cấp sạch mục tiêu và URS.
Cần gửi gì để SHiZU báo giá nhanh?
Khách hàng nên gửi layout, kích thước mong muốn, công năng, cấp sạch mục tiêu, số người/máy bên trong, yêu cầu vật liệu và URS nếu có.
Đặt Clean Booth phòng sạch tại SHiZU CLEANROOM
SHiZU CLEANROOM nhận tư vấn, thiết kế, sản xuất và lắp đặt Clean Booth cho nhà máy điện tử, Dược phẩm, thiết bị y tế, phòng thí nghiệm và các ngành cần vùng sạch cục bộ. Mỗi dự án được cấu hình theo điều kiện thực tế thay vì dùng một bộ thông số cố định.
