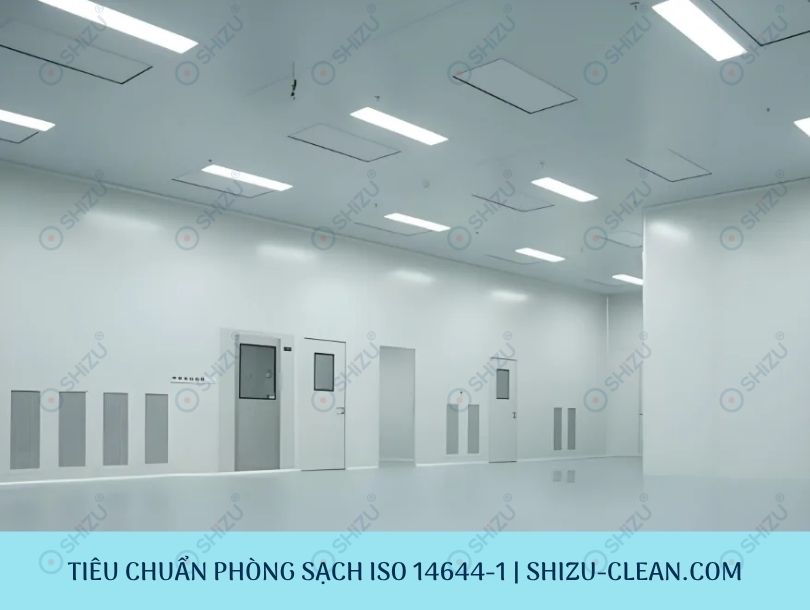

Tiêu Chuẩn ISO 14644-1 Trong Phòng Sạch: Phân Loại Cấp Độ Từ Class 1 Đến Class 9
Trong các ngành công nghiệp công nghệ cao như sản xuất bán dẫn, dược phẩm, thiết bị y tế và mỹ phẩm, cụm từ “phòng sạch” đã trở thành một phần không thể tách rời của quy trình vận hành tiêu chuẩn. Tuy nhiên, để một không gian được công nhận là phòng sạch đạt chuẩn, hệ thống thiết bị và môi trường tại đó phải đáp ứng những quy định ngặt nghèo về mật độ hạt bụi trong không khí.
Hiện nay, tiêu chuẩn ISO 14644-1 chính là thước đo quốc tế tối cao và phổ biến nhất được sử dụng để phân loại, đánh giá các cấp độ phòng sạch. Việc thấu hiểu tường tận tiêu chuẩn này không chỉ giúp các doanh nghiệp tối ưu hóa quy trình thiết kế, thi công mà còn ngăn ngừa triệt để rủi ro nhiễm chéo trong sản xuất.
1. Tiêu chuẩn ISO 14644-1 trong phòng sạch là gì?
Tiêu chuẩn ISO 14644-1 là một phần của bộ tiêu chuẩn quốc tế ISO 14644 do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) ban hành, chuyên quy định về việc phân loại độ sạch không khí dựa trên nồng độ hạt bụi lơ lửng trong một mét khối (1m³) không khí. Phiên bản đầu tiên được phê duyệt vào năm 1999 và sau đó được cập nhật toàn diện vào năm 2015 (ISO 14644-1:2015) để phản ánh chính xác hơn các kỹ thuật đo đạc hiện đại.
Khác với môi trường thông thường vốn chứa hàng triệu hạt bụi, phấn hoa và vi khuẩn trên mỗi mét khối, môi trường phòng sạch cô lập và kiểm soát các yếu tố này xuống mức cực hạn. Cốt lõi của ISO 14644-1 là tập trung vào các hạt bụi có kích thước hình học từ 0.1 đến 5 µm.
Cơ chế phân loại của ISO dựa trên công thức toán học nghiêm ngặt tính toán nồng độ hạt tối đa cho phép. Để đánh giá một phòng có đạt chuẩn hay không, các kỹ sư phải sử dụng các loại máy đếm hạt bụi chuyên dụng tại các vị trí mẫu thử ngẫu nhiên trong trạng thái tĩnh (As-built/At-rest) hoặc trạng thái động khi có công nhân vận hành (Operational).
2. Bảng phân loại các cấp độ phòng sạch từ Class 1 đến Class 9
Hệ thống phân loại của tiêu chuẩn ISO 14644-1 được chia thành 9 cấp độ, ký hiệu từ ISO Class 1 (cấp độ sạch cao nhất) cho đến ISO Class 9 (cấp độ sạch thấp nhất, gần với môi trường văn phòng thông thường).
Dưới đây là bảng tra cứu giới hạn nồng độ hạt bụi tối đa cho phép (hạt trên một mét khối không khí) theo từng kích thước hạt cụ thể:
| Cấp độ sạch (ISO Class) | ≥0.1μm | ≥0.2μm | ≥0.3μm | ≥0.5μm | ≥1.0μm | ≥5.0μm | Tiêu chuẩn tương đương (Federal Std 209E) |
| ISO Class 1 | 10 | 2 | – | – | – | – | – |
| ISO Class 2 | 100 | 24 | 10 | 4 | – | – | – |
| ISO Class 3 | 1.000 | 237 | 102 | 35 | 8 | – | Class 1 |
| ISO Class 4 | 10.000 | 2.370 | 1.020 | 352 | 83 | – | Class 10 |
| ISO Class 5 | 100.000 | 23.700 | 10.200 | 3.520 | 832 | 29 | Phòng sạch class 100 |
| ISO Class 6 | 1.000.000 | 237.000 | 102.000 | 35.200 | 8.320 | 293 | Class 1.000 |
| ISO Class 7 | – | – | – | 352.000 | 83.200 | 2.930 | Class 10.000 |
| ISO Class 8 | – | – | – | 3.520.000 | 832.000 | 29.300 | Class 100.000 |
| ISO Class 9 | – | – | – | 35.200.000 | 8.320.000 | 293.000 | Môi trường thông thường |
Lưu ý: Các ô có dấu (-) thể hiện rằng nồng độ hạt tại kích thước đó quá thấp hoặc quá cao, không được dùng làm chỉ số để định danh phân loại cho cấp độ ISO đó.
3. Ứng dụng thực tế của các cấp độ phòng sạch trong công nghiệp
Mỗi ngành nghề sản xuất đều yêu cầu một môi trường kiểm soát giới hạn bụi riêng biệt để đảm bảo sản phẩm đầu ra đạt chất lượng tối ưu nhất và không gây hại cho người tiêu dùng.
ISO Class 1 đến ISO Class 4: Công nghệ Nano và Siêu bán dẫn
Đây là những cấp độ phòng sạch cực hạn, nơi chỉ một hạt bụi siêu vi kích thước $0.1 \mu m$ lọt vào cũng có thể làm đứt gãy mạch logic của vi xử lý hoặc làm hỏng cấu trúc đĩa từ.
Ứng dụng: Các phòng thí nghiệm nguyên tử, xưởng đúc chip xử lý thế hệ mới, các hệ thống laser chính xác cao.
ISO Class 5 (Tương đương Phòng sạch Class 100): Y tế và Dược phẩm vô trùng
Phòng sạch class 100 là phân khúc bản lề đặc biệt quan trọng. Tại cấp độ này, không khí gần như hoàn toàn không có sự xuất hiện của các hạt bụi lớn hơn 5 µm.
Ứng dụng: Khu vực đóng ống tiêm, pha chế thuốc tiêm truyền trực tiếp vào mạch máu, phòng mổ bệnh viện ngoại khoa vô trùng, xưởng sản xuất kính áp tròng và cấy ghép y tế.
ISO Class 6 đến ISO Class 7 (Tương đương Class 1.000 – 10.000): Điện tử dân dụng và Trang thiết bị y tế
Đây là phân khúc phòng sạch phổ biến nhất tại các khu công nghiệp Việt Nam hiện nay nhờ sự cân bằng tối ưu giữa chi phí đầu tư và hiệu quả vận hành.
Ứng dụng: Lắp đặt tấm nền màn hình điện thoại, sản xuất ổ cứng máy tính, nhà máy gia công đóng gói thiết bị y tế tiêu hao (bơm kim tiêm, dây truyền dịch).
ISO Class 8 đến ISO Class 9 (Tương đương Class 100.000): Mỹ phẩm, Bao bì và Thực phẩm chức năng
Các ngành công nghiệp này không yêu cầu khắt khe về bụi mịn như bán dẫn, nhưng bắt buộc phải kiểm soát được các hạt bụi thô và các tác nhân vi sinh vật để tránh nấm mốc làm hỏng sản phẩm trong thời hạn bảo quản.
Ứng dụng: Nhà máy sản xuất kem dưỡng da, son môi; khu vực đóng gói thứ cấp của nhà máy dược, nhà máy chế biến thực phẩm đóng hộp chất lượng cao.
4. Làm thế nào để duy trì cấp độ sạch đạt chuẩn ISO 14644-1?
Xây dựng xong một phòng sạch đạt chuẩn mới chỉ là bước khởi đầu. Thử thách thực sự nằm ở quá trình vận hành làm sao để duy trì được các chỉ số chênh áp, nhiệt độ, độ ẩm và mật độ hạt bụi luôn nằm trong ngưỡng cho phép. Để làm được điều đó, doanh nghiệp bắt buộc phải thiết lập một hệ thống giải pháp cơ khí kiểm soát ô nhiễm đồng bộ bao gồm:
Hệ thống cấp và lọc khí liên tục FFU (Fan Filter Unit)
Không khí đi vào phòng sạch bắt buộc phải được tuần hoàn liên tục qua các bộ lọc hiệu năng cao HEPA hoặc ULPA nhằm giữ lại đến 99.99% các hạt bụi siêu vi. Số lượng và công suất của các thiết bị Fan Filter Unit (FFU) gắn trên trần sẽ quyết định trực tiếp đến số lần trao đổi không khí (Air Changes per Hour) và quyết định phòng đó đạt chuẩn ISO mấy.
Kiểm soát lối ra vào bằng Buồng tắm khí (Air Shower) và Hộp chuyển mẫu (Pass Box)
Đối với con người: Con người là nguồn phát thải bụi lớn nhất (tế bào chết, tóc, sợi vải trang phục). Do đó, trước khi bước qua cửa phòng sạch, nhân sự bắt buộc phải đi qua buồng tắm khí Air Shower để hệ thống vòi phun áp lực cao thổi bay toàn bộ bụi bẩn bám trên quần áo.
Đối với vật tư, nguyên liệu: Thay vì mở cửa lớn gây thất thoát áp suất và tràn không khí bẩn vào trong, việc luân chuyển nguyên vật liệu thô hoặc thành phẩm phải được thực hiện thông qua hộp chuyển mẫu Pass Box tích hợp hệ thống khóa liên động (Interlock) thông minh.
Hệ thống nội thất Inox phòng sạch chuyên dụng
Mọi thiết bị đặt bên trong như bàn thao tác, kệ lưu trữ, xe đẩy hàng, tủ quần áo phòng sạch bắt buộc phải được gia công từ chất liệu Inox 304 hoặc Inox 316 cao cấp. Vật liệu này có bề mặt phẳng mịn (độ bóng đạt chuẩn BA/No.4), không phát sinh bụi nội tại, không bị ăn mòn rỉ sét bởi hóa chất khử trùng và rất dễ lau chùi vệ sinh.
Kết luận
Tuân thủ nghiêm ngặt tiêu chuẩn ISO 14644-1 không đơn thuần là để đối phó với các kỳ đánh giá chứng nhận mà là yếu tố cốt lõi giúp bảo vệ chất lượng sản phẩm, giảm tỷ lệ hàng lỗi lỗi kỹ thuật và nâng cao uy tín thương hiệu của doanh nghiệp trên thị trường quốc tế.
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp toàn diện để xây dựng, tối ưu hóa hoặc mua sắm trang thiết bị phòng sạch đạt chuẩn ISO, hãy liên hệ ngay với chúng tôi. Với năng lực thiết kế, gia công cơ khí chính xác hàng đầu, chúng tôi cam kết mang lại những sản phẩm thiết bị phòng sạch, nội thất inox phòng sạch chất lượng cao nhất, đồng hành cùng sự thành công lâu dài của bạn.
