Khay Nhựa Chống Tĩnh Điện ESD – Cấu Tạo, Phân Loại & Ứng Dụng Chi Tiết

Trong dây chuyền sản xuất và lắp ráp linh kiện điện tử hi-tech (SMT, bán dẫn, ống kính camera, màn hình điện thoại), hiện tượng phóng điện tĩnh (ESD) là “kẻ thù thầm lặng” có thể làm cháy hỏng vi mạch hoặc gây lỗi ẩn cho sản phẩm. Để vận chuyển và lưu trữ các linh kiện nhạy cảm này an toàn tuyệt đối, khay nhựa chống tĩnh điện ESD (ESD Plastic Tray) là vật tư không thể thiếu.

Vậy khay nhựa ESD có những loại nào? Chất liệu và thông số kỹ thuật chuẩn ra sao? Cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Khay Nhựa Chống Tĩnh Điện ESD Là Gì?

Khay nhựa chống tĩnh điện ESD là loại khay chứa chuyên dụng được sản xuất từ các màng nhựa (PS, PP, PET, ABS) có pha trộn các hạt phụ gia carbon dẫn điện hoặc phủ lớp chống tĩnh điện bề mặt.

Khay có nhiệm vụ chứa đựng, phân loại và bảo vệ các linh kiện điện tử nhỏ gọn không bị va đập, trầy xước. Đồng thời, cấu trúc nhựa ESD giúp tiêu tán điện tích tĩnh tụ trên bề mặt khay, ngăn ngừa nguy cơ phóng điện gây hỏng hóc các vi mạch IC, bo mạch PCB.

2. Phân Loại Khay Nhựa ESD Phổ Biến Trên Thị Trường

Dựa vào công nghệ chế tạo và độ dầy, khay nhựa ESD được chia làm 2 nhóm chính:

                  ┌──────────────────────────────────────────┐
                  │      PHÂN LOẠI KHAY NHỰA ESD             │
                  └────────────────────┬─────────────────────┘
                                       │
         ┌─────────────────────────────┼─────────────────────────────┐
         ▼                                                           ▼
Khay Nhựa Hút Định Hình ESD (Vacuum Forming)                 Khay Nhựa Đúc Công Nghiệp ESD (Injection Molding)
- Màng nhựa dầy 0.3 mm đến 2.0 mm                            - Nhựa dầy 2.0 mm đến 5.0 mm
- Thiết kế ô/vách ngăn ôm sát từng linh kiện                 - Cứng cáp, xếp chồng tầng chịu lực nặng
- Dùng đóng gói, vận chuyển inter-plant                      - Dùng làm khay chứa vật tư tại bàn thao tác

2.1. Khay Nhựa Hút Định Hình ESD (ESD Vacuum Forming Tray)

• Chất liệu: Màng nhựa PS (Polystyrene), PET hoặc PVC chống tĩnh điện.

• Đặc điểm: Được sản xuất bằng công nghệ hút chân không gia nhiệt màng nhựa theo khuôn mẫu (Mould). Bề mặt khay được định hình thành nhiều ngăn nhỏ, hốc chứa ôm sát chính xác theo biên dạng của từng linh kiện (như chip, ống kính, camera module, mắt đọc).

• Ưu điểm: Giá thành khuôn hợp lý, đáp ứng thiết kế tùy biến nhanh, trọng lượng nhẹ, chống xước linh kiện tuyệt đối.

• Màu sắc: Màu đen đặc trưng (hoặc màu trong suốt ESD).

2.2. Khay Nhựa Đúc Công Nghiệp ESD (ESD Injection Tray / Box)

• Chất liệu: Nhựa PP (Polypropylene) hoặc ABS nguyên sinh pha carbon dẫn điện.

• Đặc điểm: Được đúc ép áp lực cao, nhựa rất dầy (từ 2.0 mm đến 5.0 mm), chịu tải trọng lớn, chịu va đập đập mạnh.

• Ưu điểm: Bền bỉ, dùng nhiều lần trong nhiều năm, có thể xếp chồng (Stackable) lên nhau thành chồng cao mà không lo biến dạng.

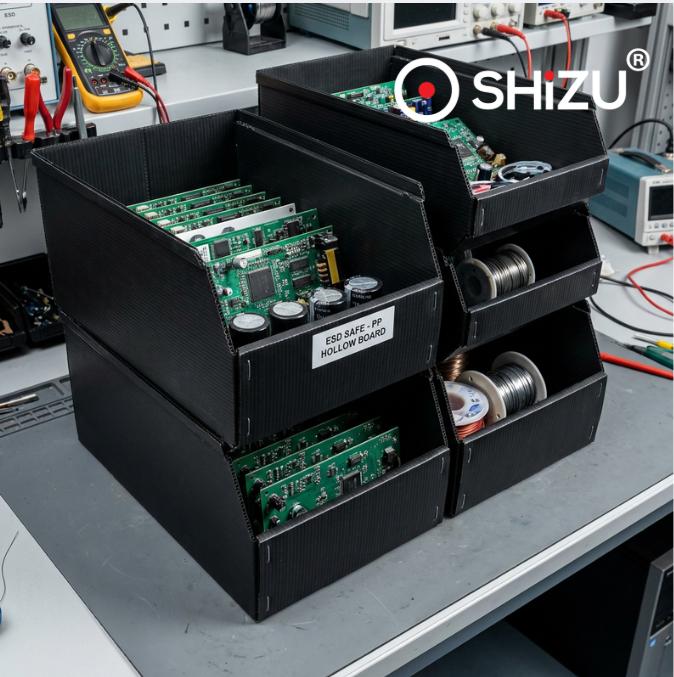

• Ứng dụng: Lưu kho, trung chuyển bo mạch PCB lớn, chứa cụm linh kiện trong dây chuyền SMT.

3. Thông Số Kỹ Thuật Tiêu Chuẩn Của Khay Nhựa ESD

4. Tại Sao Nên Chọn Đúng Chất Liệu Khay Nhựa ESD?

Mỗi loại nhựa gốc mang lại các đặc tính cơ học khác nhau cho khay ESD:

1. Nhựa PS ESD (Polystyrene): Loại phổ biến nhất cho khay hút định hình. Nhựa có độ cứng tốt, bề mặt bóng mịn, dễ gia nhiệt hút chi tiết nhỏ sắc nét, giá thành kinh tế.

2. Nhựa PP ESD (Polypropylene): Dẻo dai hơn PS, chịu va đập và chịu nhiệt độ cao hơn. Phù hợp cho khay cần tái sử dụng nhiều lần hoặc khay chứa linh kiện có góc cạnh nhọn.

3. Nhựa PET ESD (Polyethylene Terephthalate): Độ bền cơ học cực cao, không sinh xơ bụi, kháng hóa chất tốt. Thường dùng trong phòng sạch cấp độ cao (ISO Class 5).

5. Lợi Ích Của Việc Sử Dụng Khay Nhựa ESD

• Triệt tiêu nguy cơ phóng tĩnh điện: Giữ điện trở bề mặt luôn ở mức an toàn (10 mũ 6 đến 10 mũ 9 Ohm), giúp bảo vệ $100\%$ các linh kiện điện tử nhạy cảm.

• Tối ưu hóa không gian & Quy trình: Thiết kế chia ô giúp công nhân dễ dàng phân loại, đếm số lượng và thao tác gắp linh kiện bằng máy tự động (Pick & Place).

• Tránh trầy xước & Biến dạng: Giữ linh kiện cố định trong suốt quá trình vận chuyển giữa các nhà máy (Inter-plant transit).

• Đạt chuẩn sạch ISO / ESD: Không bám bụi, dễ làm sạch bằng dung dịch cồn IPA, đáp ứng tốt kiểm định của các tập đoàn đa quốc gia.

Kết Luận

Khay nhựa chống tĩnh điện ESD là mắt xích quan trọng trong hạ tầng bảo hộ phòng sạch và sản xuất điện tử hiện đại. Lựa chọn đúng loại khay (khay hút định hình PS/PET cho linh kiện nhỏ hoặc khay đúc PP cho vật tư nặng) sẽ giúp doanh nghiệp giảm tối đa tỷ lệ hàng lỗi (Reject rate) và nâng cao uy tín chất lượng sản phẩm.
