Cuộn giấy lau máy in SMT là vật tư dùng trong bộ phận lau mặt dưới khuôn in kem hàn của dây chuyền lắp ráp điện tử. SHiZU phân phối cuộn lau khuôn in SMT và hỗ trợ khách hàng đối chiếu quy cách theo model máy, khổ vật liệu và cấu tạo lõi trước khi đặt hàng.

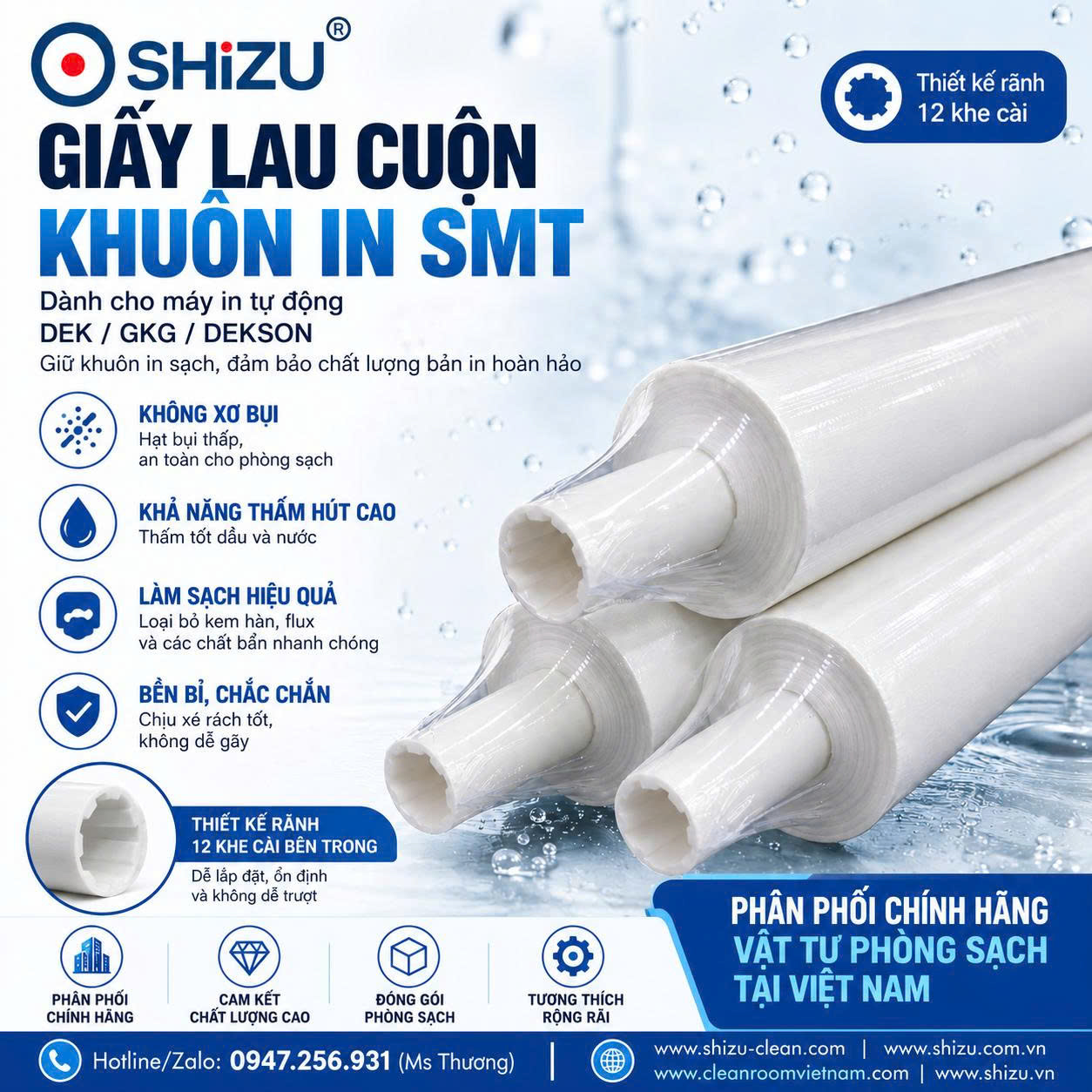

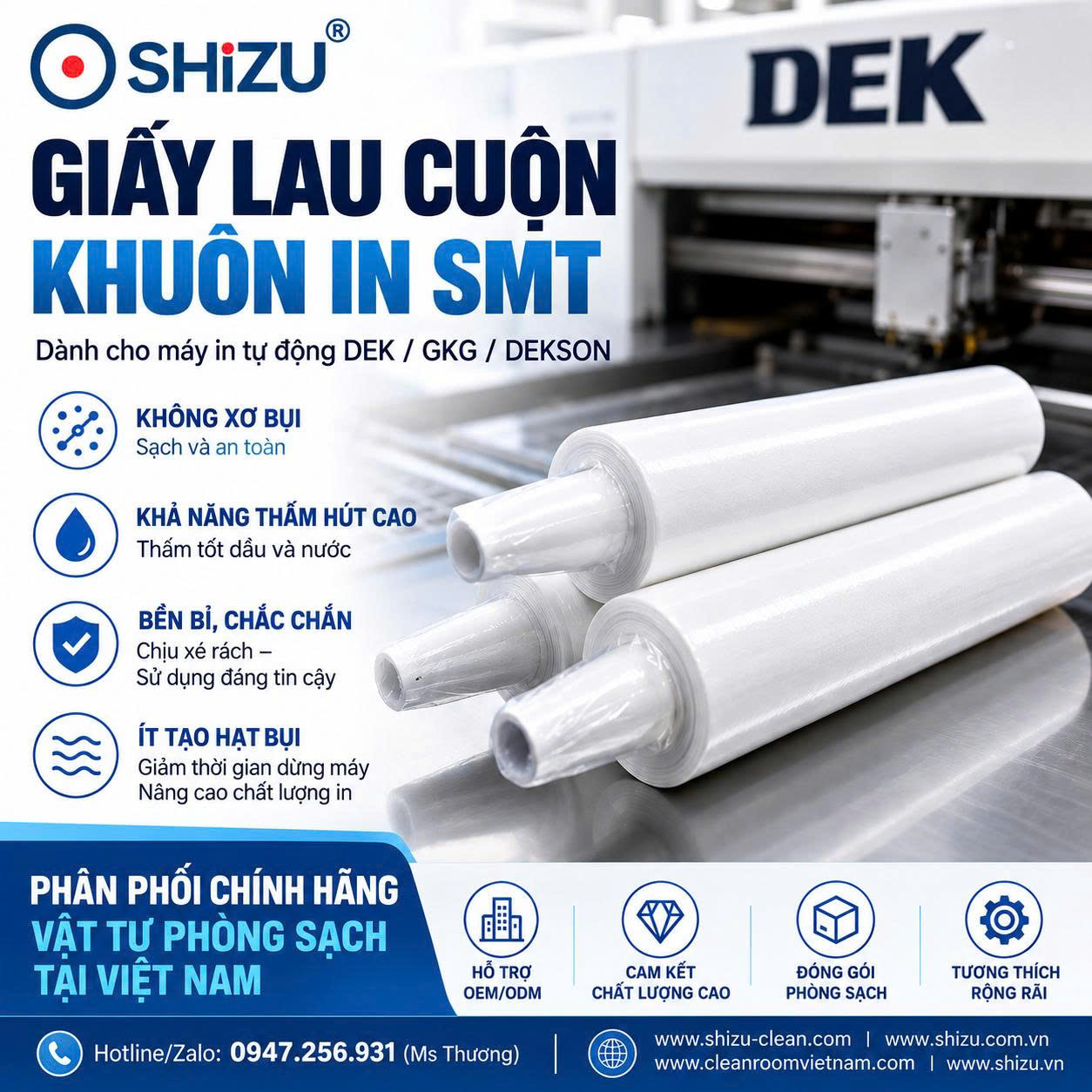

Cuộn giấy lau máy in SMT được giới thiệu cho nhu cầu máy in tự động DEK, GKG và DEKSON theo hình ảnh sản phẩm. Khả năng lắp đặt cần xác nhận cho từng model cụ thể; tên hãng máy chưa đủ để xác định đúng mã cuộn. Gửi ảnh cuộn đang sử dụng và thông tin máy cho SHiZU để được tư vấn quy cách và báo giá.
Mục lục
- Ứng dụng cuộn lau SMT
- 7 thông tin cần xác nhận
- Lắp đặt và sử dụng
- Báo giá và đặt hàng
- Câu hỏi thường gặp
Cuộn giấy lau máy in SMT dùng để làm gì?
Trong công đoạn in kem hàn lên PCB, mặt dưới stencil cần được làm sạch theo chương trình vận hành phù hợp. Cuộn vật liệu lau được lắp vào bộ phận vệ sinh tự động, cấp phần vật liệu mới để tiếp xúc với bề mặt khuôn theo thiết kế máy.
Cuộn giấy lau máy in SMT hỗ trợ thu gom kem hàn còn bám và chất bẩn trong chu trình lau. Hiệu quả thực tế phụ thuộc vào vật liệu, dung dịch, lực tiếp xúc, chế độ hút và tần suất làm sạch. Việc thay cuộn phù hợp là một phần của kiểm soát công đoạn, không thay thế kiểm tra chất lượng in.
Nhà máy cần phân biệt cuộn lau mặt dưới khuôn với khăn lau thủ công, giấy văn phòng hoặc cuộn giấy vệ sinh thông thường. Những vật tư khác nhau có cấu trúc, khả năng giữ bẩn và cách lắp khác nhau; không nên thay thế chỉ vì nhìn cùng màu trắng.
Đặc điểm cần đánh giá của cuộn giấy lau máy in SMT
Kiểm soát xơ và bụi trong thao tác lau
Hình ảnh sản phẩm giới thiệu đặc tính không xơ bụi. Khi phê duyệt vật tư cho dây chuyền, khách hàng nên đối chiếu dữ liệu của mã hàng và kiểm tra thực tế theo yêu cầu nhà máy. Không nên hiểu mô tả thương mại này là cam kết không phát sinh bất kỳ hạt nào trong mọi điều kiện.
Cuộn giấy lau máy in SMT cần được đánh giá cùng bề mặt stencil, lượng kem hàn và chương trình vệ sinh đang dùng. Nếu xuất hiện sợi, vệt bẩn hoặc hiện tượng lau không đều, cần kiểm tra cả vật liệu lẫn thiết lập máy trước khi kết luận nguyên nhân.
Khả năng thấm và độ bền khi vận hành
Vật liệu cần phù hợp với phương pháp lau khô, lau ướt hoặc lau kết hợp của thiết bị. Trong chu trình có dung dịch, khả năng phân bố dung dịch và độ bền khi ướt là những tiêu chí cần xem xét. Không tự tăng lượng dung dịch để bù cho vật liệu hoặc quy cách không phù hợp.
Để lựa chọn cuộn giấy lau máy in SMT, nên yêu cầu thông tin vật liệu, định lượng và dữ liệu liên quan nếu có. Thành phần sợi, chiều dài cuộn và kích thước lõi sẽ được xác nhận theo mã hàng trong báo giá, thay vì áp dụng một thông số chung cho mọi máy.
7 thông tin cần xác nhận trước khi đặt cuộn giấy lau máy in SMT

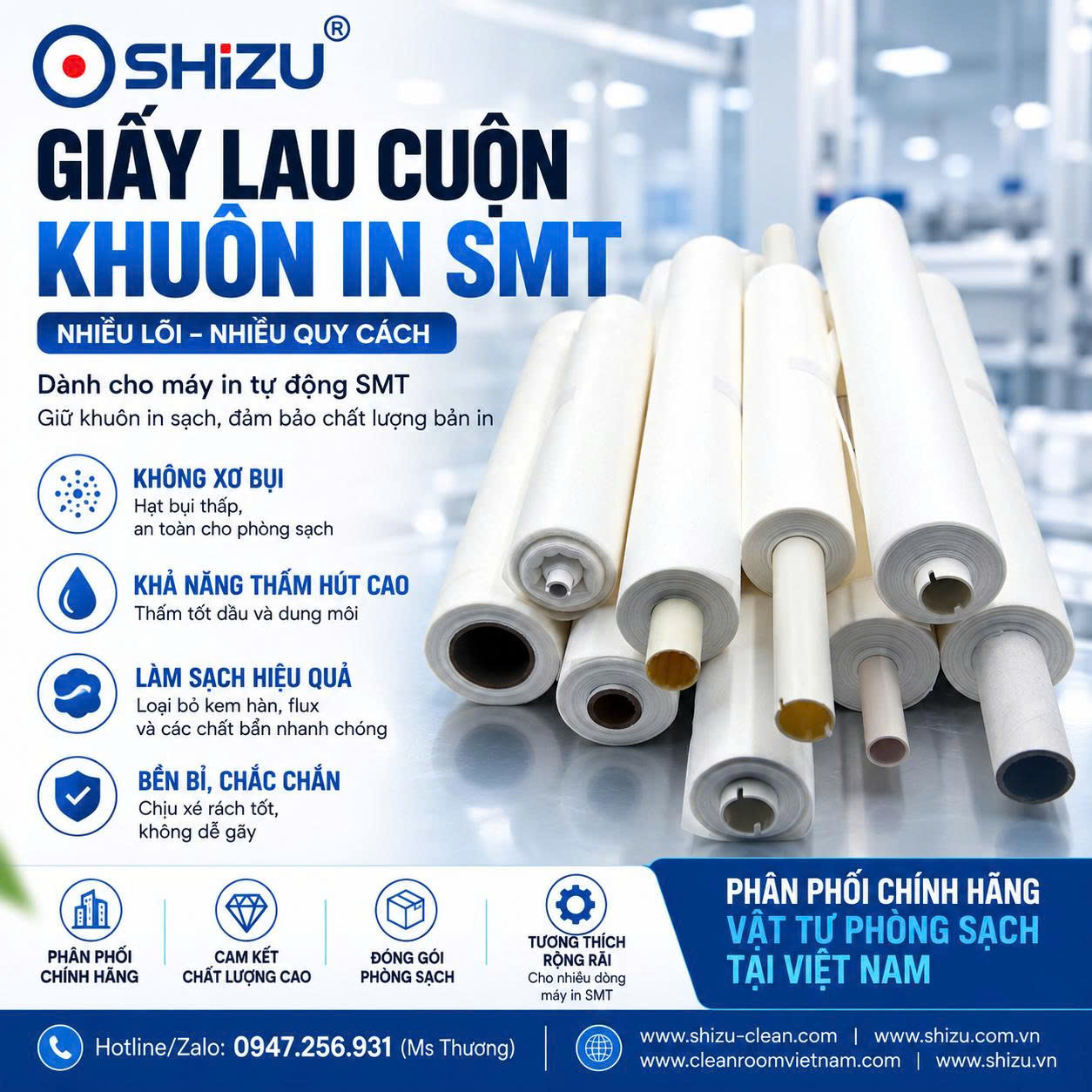

Hai cuộn có hình dạng gần giống nhau vẫn có thể khác khổ vật liệu hoặc chiều dài lõi. Bảng dưới đây giúp bộ phận mua hàng chuẩn bị yêu cầu rõ ràng và hạn chế đặt nhầm. Ưu tiên tài liệu máy hoặc mã cuộn đã được nhà máy phê duyệt.
| Thông tin | Nội dung cần cung cấp | Mục đích đối chiếu |
|---|---|---|
| 1. Hãng và model máy | Tên model, phiên bản bộ lau nếu có | Xác định cấu hình bộ phận vệ sinh |
| 2. Khổ vật liệu lau | Chiều rộng phần giấy hoặc vải lau | Phù hợp vùng tiếp xúc cần làm sạch |
| 3. Chiều dài lõi | Tổng chiều dài ống và phần nhô hai đầu | Đối chiếu khoảng lắp trên trục |
| 4. Đường kính lõi | Đường kính trong và ngoài theo yêu cầu máy | Phù hợp trục, cơ cấu giữ và truyền động |

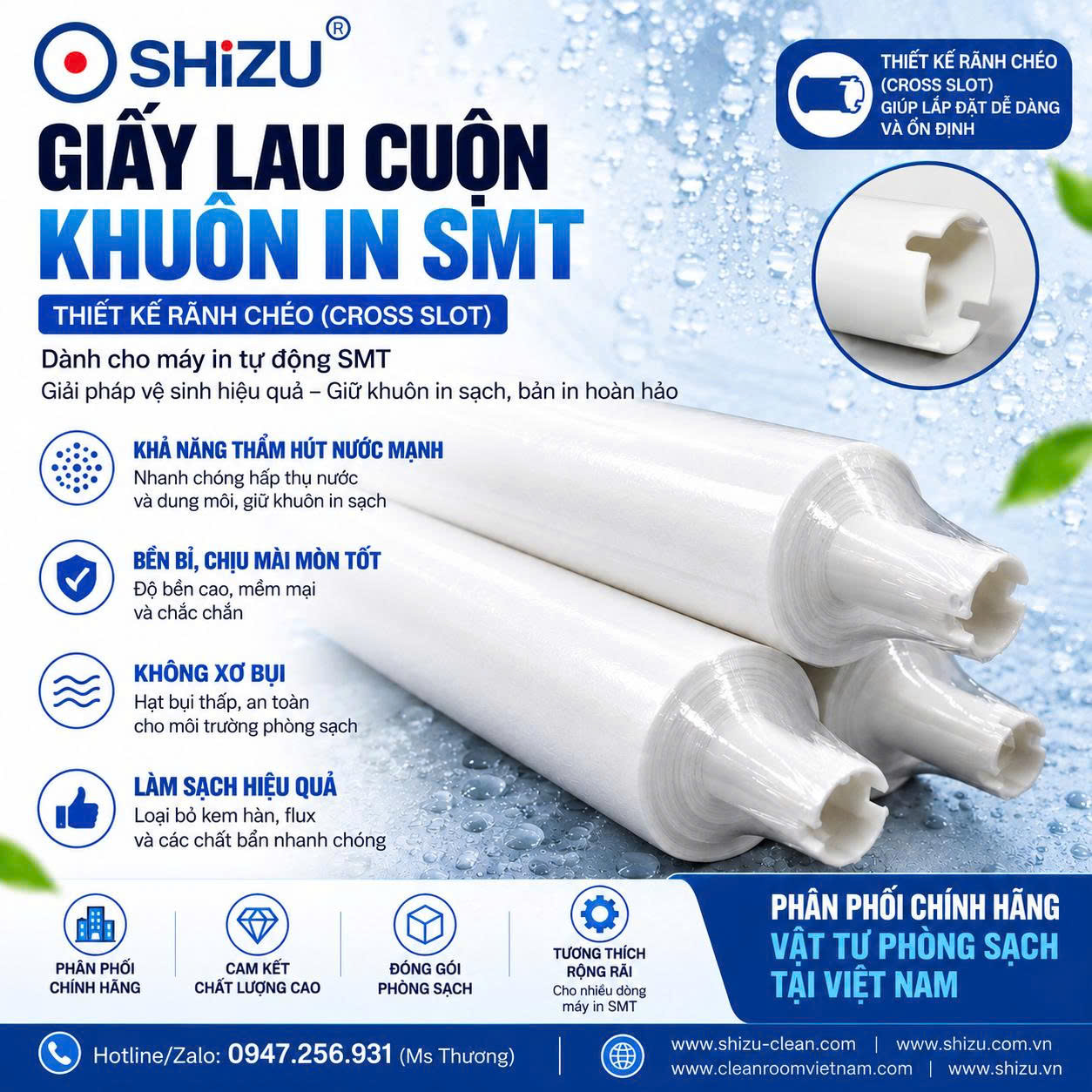

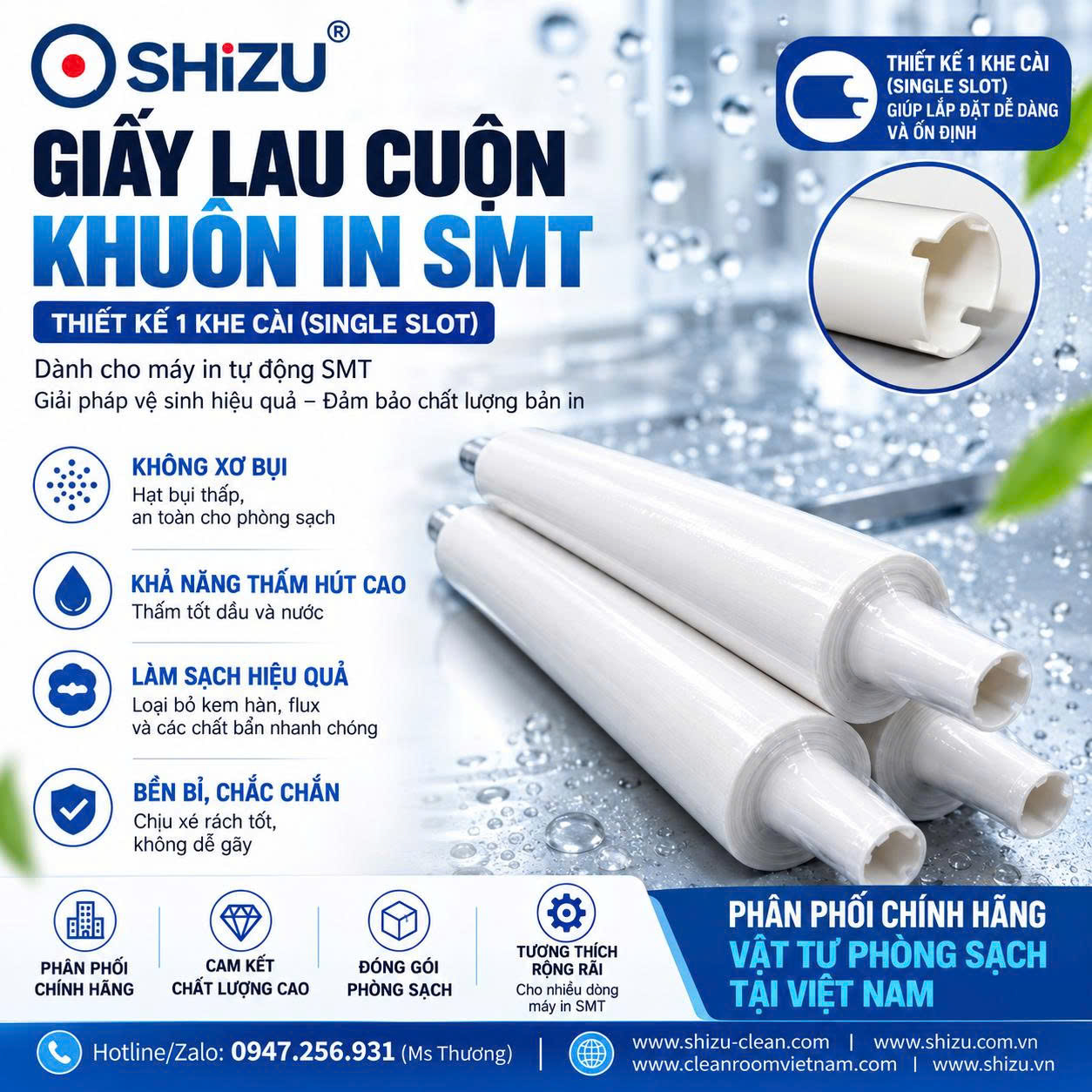

| 5. Rãnh đầu ống | Ảnh hai đầu lõi và kích thước rãnh nếu có | Kiểm tra dạng lắp và khóa cuộn |
| 6. Chiều dài, đường kính cuộn | Chiều dài vật liệu và giới hạn đường kính cuộn | Phù hợp không gian lắp và kế hoạch thay cuộn |
| 7. Vật liệu và chế độ lau | Mã vật tư, dung dịch, phương pháp lau, yêu cầu kỹ thuật | Đánh giá phù hợp với công đoạn thực tế |
Khi gửi yêu cầu cuộn giấy lau máy in SMT, hãy tách rõ khổ vật liệu và chiều dài lõi. Đây là hai kích thước khác nhau. Ảnh chụp nên có thước đo, thể hiện hai đầu ống và nhãn cuộn; một ảnh phối cảnh chưa đủ để xác nhận quy cách.
Lựa chọn theo máy DEK, GKG và DEKSON
SHiZU tiếp nhận nhu cầu cuộn lau cho các dòng máy được thể hiện trong bộ ảnh sản phẩm. Tuy nhiên, ngay trong cùng một hãng, model hoặc cấu hình bộ lau có thể yêu cầu mã vật tư khác nhau. Khách hàng cần xác nhận trước khi sử dụng cho sản xuất chính thức.
Cuộn giấy lau máy in SMT không nên được chọn chỉ bằng câu mô tả “dùng cho DEK” hoặc “dùng cho GKG”. Nếu đã có mã hàng đang chạy ổn định, gửi mã đó cùng ảnh thực tế sẽ giúp đối chiếu nhanh hơn. Nếu thay loại vật liệu, bộ phận kỹ thuật nên thử nghiệm theo quy trình của nhà máy.
Thông tin từ ASMPT về vật tư hỗ trợ in stencil cho thấy vật liệu lau và tác nhân làm sạch được lựa chọn cho công đoạn cụ thể. Tài liệu này dùng để tham khảo nguyên tắc lựa chọn, không phải chứng nhận cho mã cuộn do SHiZU cung cấp.
Cách lắp cuộn giấy lau máy in SMT và kiểm tra ban đầu
- Xác nhận mã vật tư: đối chiếu model máy, quy cách và nhãn cuộn với yêu cầu đã phê duyệt.
- Kiểm tra trước khi mở: bao bì, lõi và mép vật liệu không có bất thường ảnh hưởng lắp đặt.
- Thực hiện yêu cầu an toàn: thao tác theo hướng dẫn thiết bị; không đưa tay vào cơ cấu đang chuyển động.
- Lắp đúng hướng: đặt cuộn, luồn vật liệu và khóa lõi theo hướng dẫn của model máy.
- Chạy kiểm tra: xác nhận cấp giấy ổn định, không lệch, không nhăn và không bị kéo rách.
- Đánh giá kết quả lau: kiểm tra mặt dưới stencil và kết quả công đoạn theo tiêu chí nhà máy.
- Ghi nhận: lưu mã cuộn, thiết lập liên quan và kết quả thử trước khi chấp thuận sử dụng.
Khi thay cuộn giấy lau máy in SMT, không ép lõi vào trục nếu chưa khớp. Nếu vật liệu bị lệch hoặc không chạy ổn định, dừng theo quy trình và kiểm tra chiều lắp, cơ cấu giữ, độ căng cùng quy cách cuộn. Không sửa rãnh lõi tùy tiện để cố lắp.
Có nên dùng IPA cho mọi chu trình?
Không mặc định như vậy. Dung dịch phải phù hợp với kem hàn, vật liệu lau và hướng dẫn của nhà sản xuất thiết bị. Tuân thủ SDS, quy định an toàn và quy trình công đoạn. Tần suất lau, lượng cấp dung dịch và chế độ hút cần được thiết lập, đánh giá tại nhà máy.
Bảo quản cuộn giấy lau máy in SMT
Giữ sản phẩm trong bao bì bảo vệ, ở vị trí sạch và khô theo hướng dẫn của mã hàng. Tránh đặt trực tiếp lên sàn, gần nguồn nhiệt hoặc nơi có nguy cơ bắn dung dịch. Không bóp méo lõi hay đè vật nặng làm biến dạng cuộn.
Chỉ mở cuộn giấy lau máy in SMT khi chuẩn bị lắp. Cuộn đã mở nhưng chưa sử dụng hết cần được bảo vệ và nhận diện rõ. Không đưa cuộn có mép bẩn, lõi hỏng hoặc dấu hiệu ẩm bất thường vào dây chuyền khi chưa được bộ phận phụ trách đánh giá.
Phần vật liệu sau lau cần được thu gom theo quy trình xử lý chất thải của cơ sở và loại chất đã tiếp xúc. Không tái sử dụng đoạn đã bẩn trên vùng cần làm sạch. Với vật tư bổ trợ, khách hàng có thể tham khảo danh mục sản phẩm phòng sạch SHiZU để tổ chức mua hàng cùng các nhu cầu khác.
Báo giá cuộn giấy lau máy in SMT tại SHiZU
Giá cuộn giấy lau máy in SMT được xác nhận theo quy cách, mã hàng, số lượng và điều kiện giao hàng. SHiZU trao đổi với khách để thống nhất yêu cầu trước khi lập báo giá; thông tin tồn kho, thời gian giao và hồ sơ sản phẩm được xác nhận theo từng đơn hàng.
Để nhận báo giá cuộn giấy lau máy in SMT, khách hàng vui lòng gửi:
- Hãng, model máy in và mã cuộn hiện tại nếu có.
- Ảnh nhãn, ảnh toàn cuộn và ảnh hai đầu lõi.
- Kích thước vật liệu và lõi theo tài liệu hoặc số đo thực tế.
- Số lượng cần mua, mức sử dụng dự kiến và địa điểm giao.
- Yêu cầu mẫu thử, dữ liệu kỹ thuật hoặc hồ sơ cần cung cấp.
Với nhu cầu thay vật tư hiện hữu, hai bên nên thống nhất tiêu chí đánh giá mẫu trước. Không chỉ so sánh giá mỗi cuộn khi chiều dài hoặc quy cách khác nhau. Có thể theo dõi lượng vật tư tiêu hao, số lần thay và kết quả lau để so sánh trên cùng điều kiện vận hành.
Câu hỏi thường gặp về cuộn giấy lau máy in SMT
Sản phẩm này có phải giấy in phòng sạch không?
Không. Đây là vật tư lau khuôn in kem hàn trong công đoạn SMT, không phải giấy để in tài liệu. Khách hàng nên nêu rõ “cuộn lau mặt dưới stencil” khi gửi yêu cầu để tránh nhầm với các loại giấy khác.
Một quy cách có lắp được mọi máy cùng hãng không?
Không nên mặc định. Cần đối chiếu model, bộ phận lau, khổ vật liệu, kích thước lõi và rãnh đầu ống. Xác nhận đúng mã cuộn giấy lau máy in SMT trước khi đặt số lượng lớn.
SHiZU có sản xuất trực tiếp cuộn lau không?
SHiZU là đơn vị phân phối sản phẩm trong bài này. Thương hiệu nguồn, xuất xứ và thông tin nhà sản xuất sẽ được xác nhận theo mã hàng khi tư vấn; tên hãng máy trong bài chỉ dùng để mô tả nhu cầu tương thích.
Có thể đặt theo cuộn đang dùng không?
Để đặt cuộn giấy lau máy in SMT, khách hàng có thể gửi mẫu, mã hàng hoặc bộ ảnh và số đo để SHiZU đối chiếu. Khả năng cung cấp quy cách tương ứng sẽ được xác nhận trước khi chốt đơn, cùng yêu cầu thử nghiệm nếu nhà máy áp dụng.
Khi nào cần thay cuộn?
Thay cuộn giấy lau máy in SMT theo tình trạng vật tư, cảnh báo máy và quy trình vận hành. Nếu xuất hiện rách, lệch hoặc kết quả lau không đạt, cần kiểm tra nguyên nhân trước khi tiếp tục. Không sử dụng cuộn quá giới hạn hoặc cố chạy khi vật liệu không cấp ổn định.
Liên hệ SHiZU để tư vấn quy cách và đặt hàng
Cần tìm cuộn giấy lau máy in SMT cho dây chuyền điện tử? Gửi model máy và ảnh cuộn hiện tại để SHiZU tư vấn quy cách, trao đổi hồ sơ và báo giá phù hợp. Đội ngũ SHiZU hỗ trợ làm rõ nhu cầu trước khi khách hàng quyết định đặt hàng.
